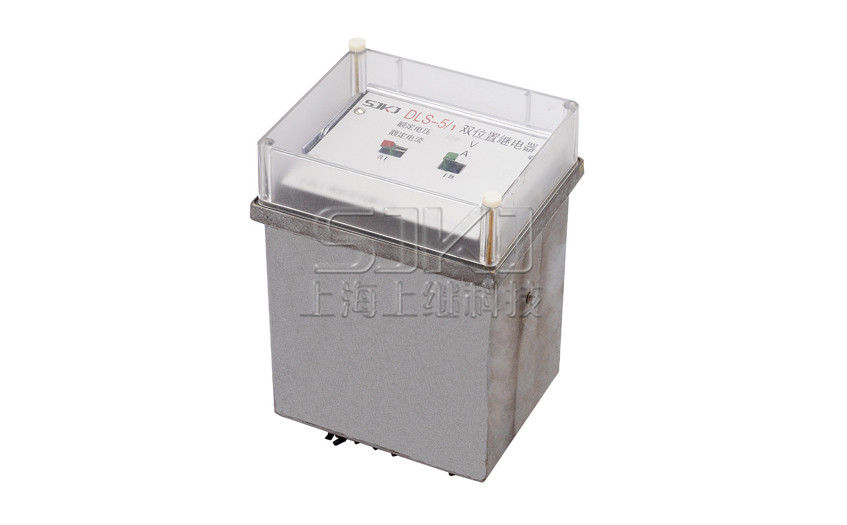

DLS-5/3雙位置繼電器雙位置繼電器概述

DLS-5/3雙位置繼電器用于各種保護與自動控制系統中,作為切換、閉鎖元件。

1.適用范圍

a.大氣壓力: 80~110kPa;

b.空氣相對濕度不大于90% (25°C) ;

c.周圍介質溫度: -25~+40°C;

d.安裝位置偏高其安裝垂直面的任一方向不大于5° ;

e.使用地點不允許有較強的振動與沖擊;

f.使用地點不得有爆炸危險的介質,周圍介質中不應含有腐蝕金屬和破壞絕線的氣體及導電介質,不允許充滿水蒸氣及有較嚴重的霉

菌;

g.使用地點應具有防御雨、雪、風、沙的設施;

h.使用地點不允許有較強的外磁感應強度。

DLS-5/3雙位置繼電器型號、名稱

DLS-5/3雙位置繼電器工作原理

 產品的鐵芯呈"山"字形,兩邊柱上裝有線圈,永久磁鐵位于鐵芯的中柱,觸點分布于兩邊,并有位置指示機構。產品裝在JKQ-3/4殼體,通過把手可自由地從殼體中拔出。

 產品的原理示意圖如圖1所示,圖示位置,永久磁鐵產生的磁通經中柱→術鐵左半部→鐵芯左邊柱→磁軛板形成閉合磁路,使銜鐵保持在該狀態。當左邊柱上的線圈供給正確極性的直流電時,在鐵芯中產生了與永久磁鐵磁通方向相反的磁通,當線圈所產生的電磁力大于永久磁鐵的吸力時.銜鐵被斥開并與左邊柱鐵芯閉合,此時永久磁鐵產生的磁通經中柱→術鐵右半部→鐵芯右邊柱→磁軛板形成閉合磁路, 并使行鐵保持新的穩定狀態,同時與左邊柱上線圈串聯的觸點斷開,線圈電源被切斷。當鐵芯右邊柱上的線圈供給正確極性的直流電時, 工作過程與上述相反,產品又回到原來的穩定狀態。

DLS-5/3雙位置繼電器原理圖

DLS-5/3雙位置繼電器數據

1、動作值

動作電壓不大于70%Un,動作電流不大于90%In。

2、動作時間

在施加額定值下,動作時間不大于50ms。

DLS-5/3雙位置繼電器檢驗與調試

1.觸點調整

產品在出廠前已調整好,用戶一般不用進行觸點調整,但由于其它原因引起動作值及動作時間超差時,可按下述方法進行。

1、觸點間隙不小于2mm,調整方法是松開固定靜觸點片的螺釘,上下移動觸點之間的間隙不小于2mm,且觸點的超行程不小于0.5mm,然后固緊螺釘, 一般不用彎曲動觸點片來達到上述要求。

2、與線圈串聯的觸點調整同4.1.1條。超行程調整:觸點在斷開位置.調整動觸點片上的止擋片.使其與動觸點片的間隙不小于0.5mm,且在觸點閉合時,止擋片應緊壓在動觸點片上,保證觸點可靠接通。

 3、動作值及調整

產品的動作電壓值應不大于70%額定值,其檢驗接線圖如圖2。

產品的動作電流值應不大于90%額定值.其檢驗接線圖如圖3。

使產品可靠動作的最小值為動作值,若動作值偏高,應適當的減小觸點片的壓力或減小止擋片(位于行鐵的上方)的壓力,反之應加大觸點片的壓力或止擋片的壓力 。

3.動作時間

在施加額定激勵量的條件下產品的動作時間不大于50ms,其檢驗接線圖如圖4。

若動作時間長,可適當減小觸點間隙,但不得小于2mm或適當減小觸點片的壓力。

DLS-5/3雙位置繼電器內部接線圖

DLS-5/3雙位置繼電器外形結構尺寸圖
