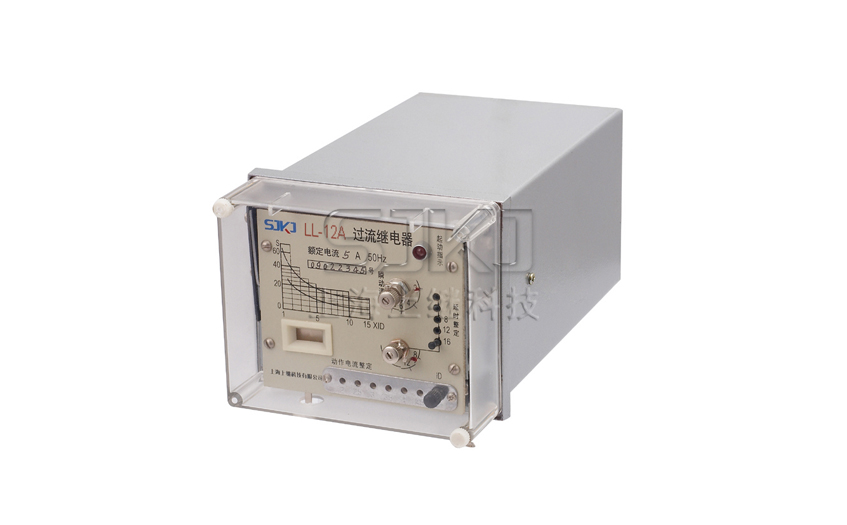

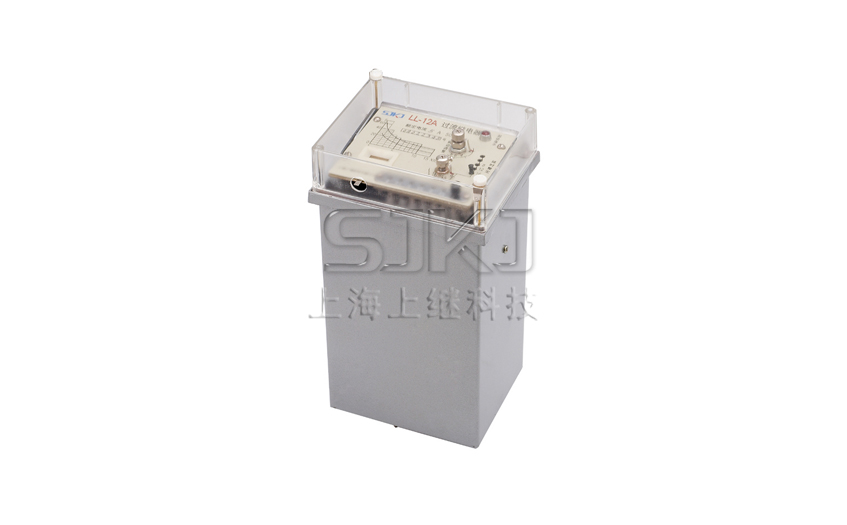

LL-12A/5繼電器應用范圍

LL-12A/5系列過流繼電器(以下簡稱繼電器)，應用在交流電力系統中，作為電機、變壓器、輸電線的過負荷和短路保護。由于本產品體積小

且具有多種安裝接線方式，如：凸出式安裝、前接線、后接線、特別適用于組裝開關柜。

LL-12A/5繼電器主要技術參數

 ●返回系數：不小于0.85。

 ●速動時間：在基準條件上，繼電器在任一整定點上，在兩倍速動電流時的動作時間不大于0.15s。

 ●功率消耗：當電流等于繼電器的整定電流時，繼電器的線圈所消耗的功率不大于10VA。

 ●介質強度：繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間，以及線圈電路對觸點電路之間，應能承受2000V(有效

值)、50Hz的交流試驗電壓，歷時1min試驗，而無擊穿或閃絡現象。

 LL-12A/5繼電器內部接線

LL-12A/5繼電器外形及開孔尺寸
