JGL-13/II二相靜態反時限過流繼電器概述

JGL-13/Ⅱ二相靜態反時限過流繼電器（定時限和反時限的總稱）適用于電網供電系統中作為變壓器、電機等主設備以及輸配電系統中出現過負荷或短路故障時，該產品能按預定的時限可靠動作，并發信號或跳閘切除故障部分。保護設備及輸配電系統安全。該產品針對A、C保護，集眾多功能于一體。是目前我國電力行業**有代表性推廣更新換代產品。

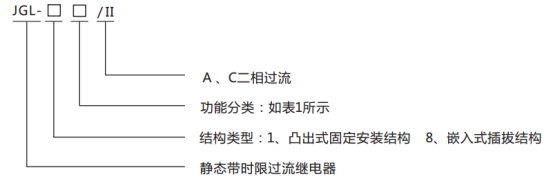

JGL-13/II二相靜態反時限過流繼電器型號分類及含義

表1：JGL-13/Ⅱ二相靜態反時限過流繼電器型號分類及含義型號與被替換老型號對照表

JGL-13/II二相靜態反時限過流繼電器整定和使用方法

本繼電器用四組數定撥盤開關來進行過流動作整定值、速斷倍數、過流延時、速斷延時的整定（整定開關白字為整數部分，紅字 為小數部分）。

1、過流動作整定值 繼電器面板上左邊裝有一組過流整定值開關,由三個數字撥盤開關組成,自左至右分別為十位數、個位數、小數第一位數,數字開關 值置100,則過流整定值為10.0A。

2、速斷電流整定值 繼電器面板上第三組開關為速斷倍數,有二個數字開關,自左到右,分別為十位數和個位數,整定數即為速斷倍數,速斷的電流整定值= 過流整定值×速斷倍數,例如:過流整定值為2.0A,速斷倍數為02,則速斷的電流整定值為2.0A×2=4A。

3、過流延時的整定

3.1 定時限延時整定： 首先把過流延時開關打在定時限這一邊。 繼電器面板上第三組開關為過流延時開關，由四組數字開關組成，整定級差為0.01s,開關的四位數字中間有一個小數點,小數點左 邊分別為個位和十位,小數點右邊為百分之一秒和十分之一秒,例如:過流延時T=150ms.將四位數字開關調整為0015即可。過流延時整 定開關在投入運行時不能小于0.05s,更不能置“0”，以免誤動。

3.2 過流反時限延時時間整定： 首先把過流延時開關打在反時限這一邊。

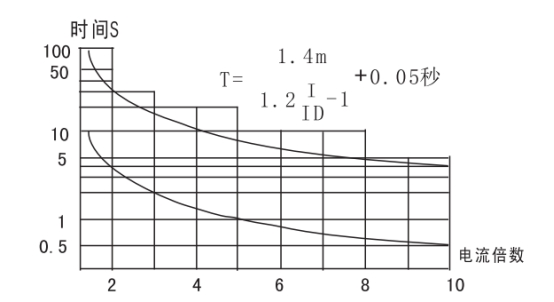

反時限特性曲線如圖2所示：

注：反時限特性曲線的選取，只能接表2規定的上下限之間選擇。本繼電器反時限延時通過過流延時開關可調整10倍動作電流時的 動作時間，例如：取10倍動作電流下時動作時間為0.5s，將過流延時的四位數字開關調整為00.50即可，如取10倍動作電流下延時4s，將過流延時的四位數字開關調整為04.00即可。（反時限延時也可以通過過流延時開關調整為2倍動作電流時的動作時間，具體由用戶定貨 時提出，出廠時一般以10倍為準。）

JGL-13/II二相靜態反時限過流繼電器主要技術指標

1、額定值：50HZ交流5A，波形畸變不超過2%。

2、過流整定范圍：2-10A，級差為0.1A。電流整定誤差不大于±3%。

3、速斷倍數整定范圍：2-9.9倍,級差為0.1倍。電流速斷整定誤差不大于±4%。 4、速動動作時間：繼電器任一整定值上在1.2倍速動電流時動作時間不大于50ms。

5、返回系數：不小于0.85。

6、功率消耗：在額定電流時功率消耗不大于8VA。

7、觸點接通容量：在直流電壓不超過250V時，該產品觸點能連續接通電流為10A。

8、觸點斷開容量：在電壓不超過250V的感性負荷中，該產品觸點能分斷容量為50W。

9、介質強度：在標準試驗條件下，各導電部分連在一起對外露非帶電金屬部分及外殼之間應能承受交流有效值 2000V/50HZ的試驗電壓， 歷時1min無絕緣擊穿或閃絡現象。

絕緣電阻：繼電器各導電部分對外露非帶電金屬部分及外殼之間，

10、絕緣電阻：在標準試驗條件下，繼電器各導電部分對外飛帶電金屬部分及外殼之間，用開路電壓為500V的測試儀測其絕緣阻值應不小于20MΩ。

JGL-13/II二相靜態反時限過流繼電器工作原理

該產品為集成電路帶時限過流繼電器，原理方框圖如圖2所示。可將A、C二相過流信號同時輸入，二相電流具有相同的整定條件，該繼電器具有自動選擇二相中故障較嚴重的一相作為保護對象并把信號進行運算處理，來決定繼電繼輸出動作情況。繼電器動作后， 有動作指示并記憶故障是A相還是C相特性，便于值班人員進行分析。

圖1 二相過流繼電器原理方框圖

JGL-13/II二相靜態反時限過流繼電器內部端子外引接線圖

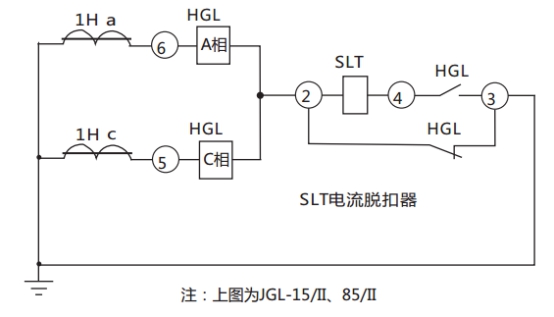

JGL-13/II二相靜態反時限過流繼電器典型應用接線圖

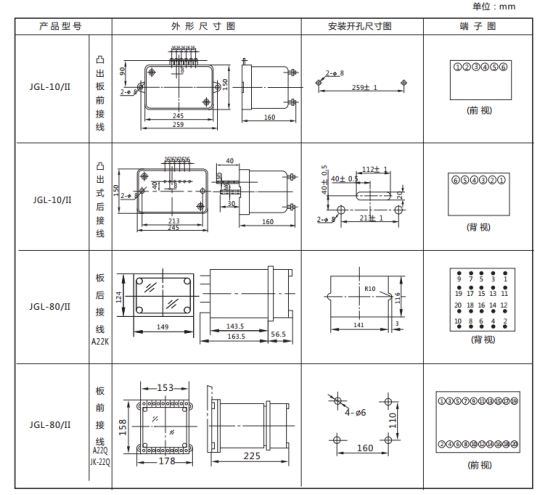

JGL-13/II二相靜態反時限過流繼電器外形結構及安裝開孔尺寸圖
