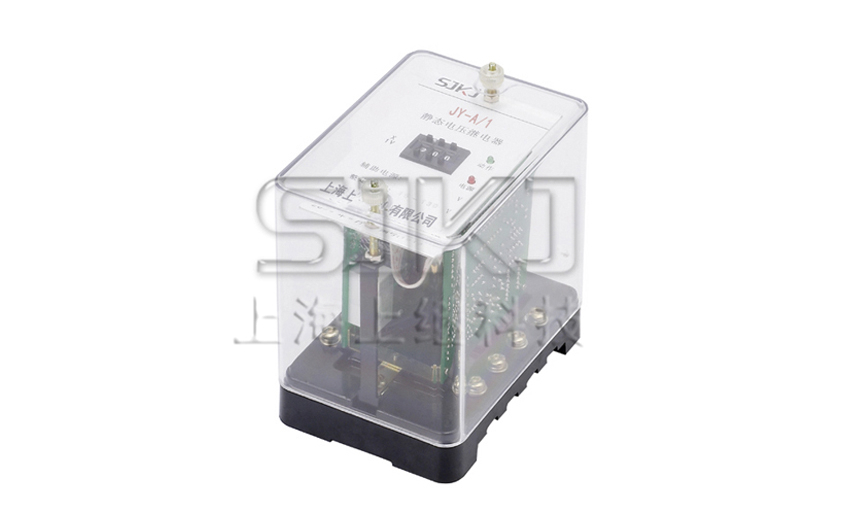

JY-A/1集成電路電壓繼電器概述

JY-A/1集成電路電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖啟動元件。

當提供輔助電源后，可完全代替DJ-100系列、 DY-20系列、 DY-30系列電磁型電壓繼電器。

本繼電器為集成電路型，采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高。

JY-A/1集成電路電壓繼電器原理說明

JY-A/1集成電路電壓繼電器型號命名及含義

JY-A/1集成電路電壓繼電器主要技術參數

4.1   電壓整定范圍10V~399V，其它整定范圍可按用戶要求定做。

4.2   輔助電源AC/DC220V、110V、48V

4.3   功耗交流回路功耗小于2VA（**整定電壓值時)；直流回路功耗小于3W（出口繼電器動作后)。

4.4   直流輔助電源允許變換范圍0.8~1.15倍額定電壓。

4.5   動作時間欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。

過電壓繼電器：1.2倍整定值的動作時間不大于25mS。

2倍整定值的動作時間不大于20mS。

4.6   返回時間欠電壓繼電器返回時間不大于27mS；過電壓繼電器返回時間不大于27mS。

4.7   返回系數欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

4.8   整定誤差額定值在10V至**值范圍內，整定誤差不大于2%；在極限溫度下，10V以上任一整定值的誤差不大于3%，在輔助電源極限變化范圍內，10V以上任一整定值的誤差不大于3%。

4.7   觸點容量   繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W，電壓不大于250V的交流電路（功率因數COSΦ為0.4±0.1）為250VA。繼電器觸點可長期接通5A。

4.8   電壽命不低于10⁵次。

4.9   機械壽命不低于10⁶次。

4.10  介質強度繼電器各導電端子連在一起，對外露非電帶金屬部分或外殼之間能承受2000V(有效值)，50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

4.11  絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

4.12  工作環境條件溫度-10℃~+50℃，相對濕度不大于90%，海拔高度不大于2000M。

4.13  抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

JY-A/1集成電路電壓繼電器整定方法和使用

本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。列如：三位數字是220，即

為220V。由于本系列繼電器采用開關電源，所以輔助電源無須考慮極性，只要電壓符合即可，被測電壓無須考慮串、并接法，只要按接線圖接入即可。
