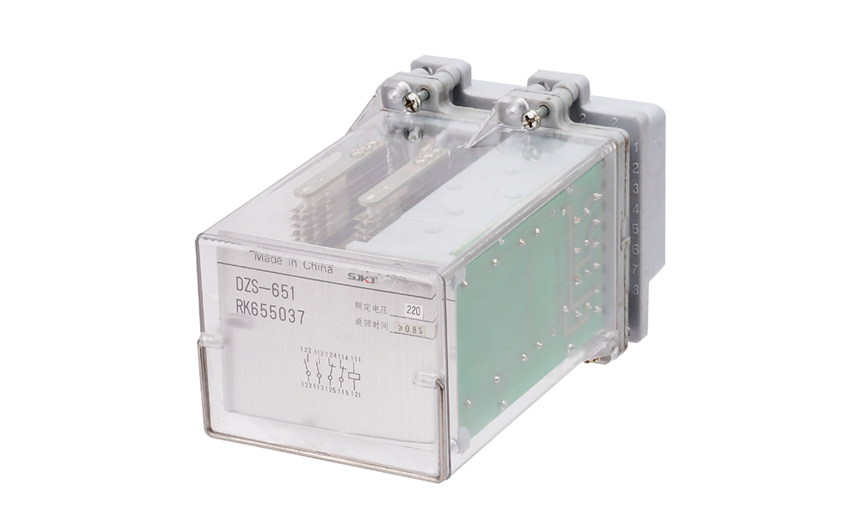

DZS-651中間繼電器主要用于電力系統二次回路的繼電保護及工業自動化控制的直流回路中,作為中間轉換及擴大控制回路之用。

一、DZS-651中間繼電器的技術數據

1觸點長期允許通過5A電流。

2當通過電流的時間<200ms時,允許通過90A電流。

3當通過電流的時間為1s時,允許通過50A電流。

二、DZS-651中間繼電器的原理

DZS-651中間繼電器采用RXMA1中間繼電器為機芯,利用RC回路的充放電特性實現延時動作或延時返回。本系列有DZS-651、 DZS-652 和DZS-655三種型號。

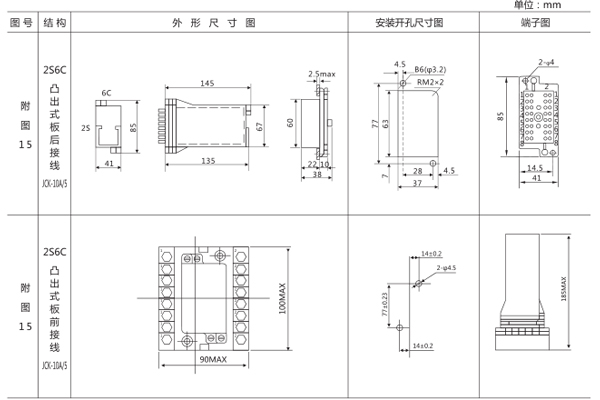

三、DZS-651中間繼電器的安裝尺寸

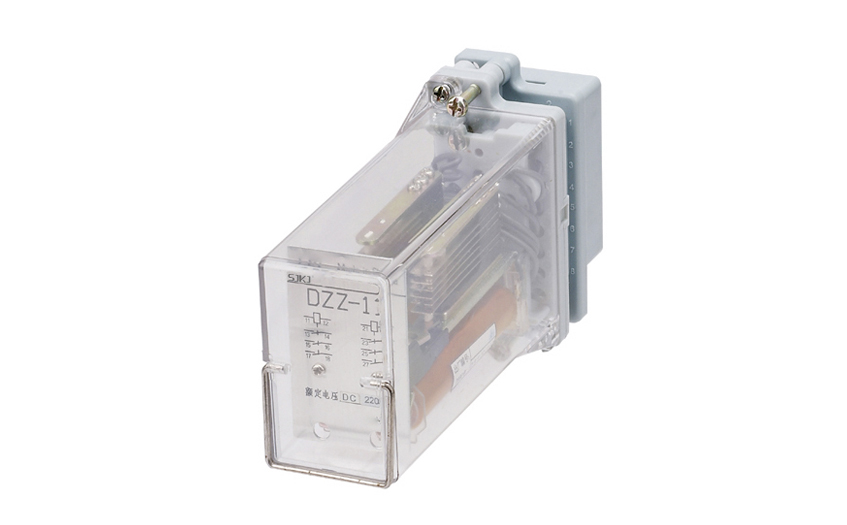

DZZ-11組合中間繼電器用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。

一、DZZ-11中間繼電器的原理

DZZ- 11~15為雙中間繼電器是在一個最小的外殼內裝有二個獨立的輔助繼電器。每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZ-16~19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。

二、DZZ-11中間繼電器的技術數據

1動作值:<70%額定電壓。

2返回值: >5%額定電壓。

3動作時間：DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-11~17延時返回時l間不小于0.8s。 DZZ-11延時返回時間不小于1.5s。

4功耗:不大于1.6W。

5觸點能力與RXMA1型相同。

6絕線耐壓:50Hz、1min、2?。

7沖擊電壓: 5kV。

8該繼電器能承受5-15Hz中等震級的地震波)中擊。

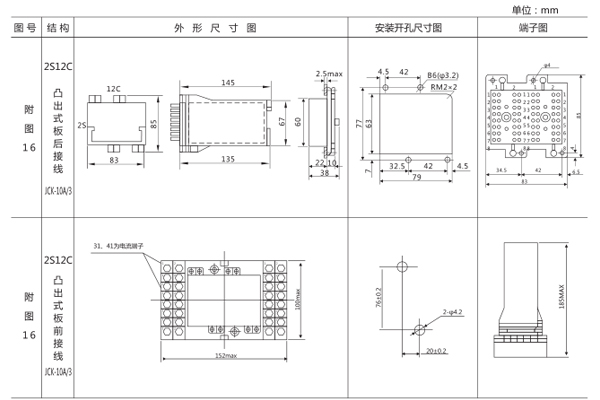

三、DZZ-11中間繼電器的安裝尺寸
