一、JSS-18時間繼電器

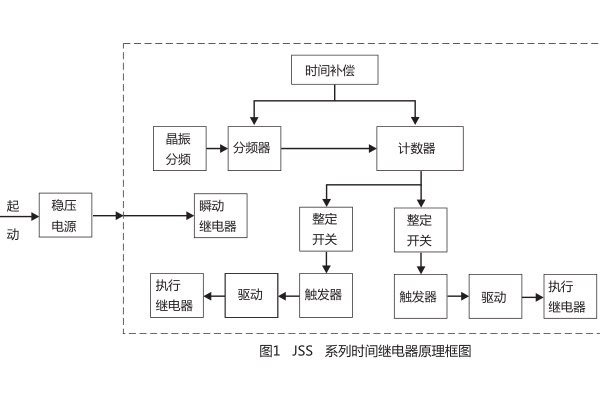

工作原理

本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振、蕩器產生。

繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后計數器計數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。

二、JSS-18時間繼電器使用方法

1.動作時間整定同由獨立的兩組三位8421碼拔盤開關和一位DIP五檔小開關相互配合而成, 其整定公式為:t= kT(s)(其中k為 DIP五檔小開關的整定系數, T為拔盤開關的整定數字)。例如:k為

0.01,T為357 ,則整定時間為0.01x357=3.57(s)。

2.由于本產品延時精確,最小延時整定值為20ms,因而希望控制本產品輸入激勵量的觸點無抖動,如使用于輸入激勵量有抖動的場合, 用戶須提出特殊訂貨要求。

三、JSS-18時間繼電器主要參數

1 動作電壓

 a)輸入為直流時,繼電器的動作電壓為(60%-70%)額定值,小于50%額定值可靠不動作

 b)輸入為交流時,繼電器的動作電壓為(60%-80%)額定值,小于50%額定值可靠不動作。

2.返回電壓

 a)輸入為直流時,繼電器的返回電壓應不小于10%額定值;

 b)輸入為交流時,繼電器的返回電壓應不小于15%額定值;

3 延時一致性在基準條件下:

 a)輸入為直流時, 一致性不大于(0.1%整定值+3ms);

 b)輸入為交流時, 一致性不大于(0.1%整定值+10ms)。

4.延時整定誤差在基準條件下:

 a)輸入為直流時,整定誤差不大于(0.1%整定值+3ms);

 b)輸入為交流時,整定誤差不大于(0.1%整定值+10ms)。

5.返回時間誤差

在基準條件下:

 a)輸入為直流時,返回時間不大于20ms;

 b)輸入為交流時,返回時間不大于25ms。

6.功耗在額定電壓下,繼電器功率消耗不大于10W。

7.觸點性能

在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中, 斷開容量為30W;在電壓不超過250V,電流不超過5A,功率因數為cosφ=0.4±0.1的交流電路中, 斷開容量為250VA。繼電器的電壽命為10⁴次。

8.工作條件

 a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸汽和有較嚴重的霉菌存在;

 b)使用地點不允許有較強的振動和沖擊;

 c)使用地點應具有防御雨、雪、風、沙的設施;

 d)使用地點不允許超過1.5mT的外磁感應強度。

9.介質強度

繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值)輸入電路配點之間應能承受1kV(有效值) , 50Hz的交流試驗電壓,歷時1min試驗 ,而無絕緣擊穿閃絡現象。

10.抗干流性能

繼電器應能承受頻率為1MHz衰減震蕩波,第一個半波電壓幅值共模為2.5kV,差模為1kV的試驗電壓,繼電器不應誤動或拒動。

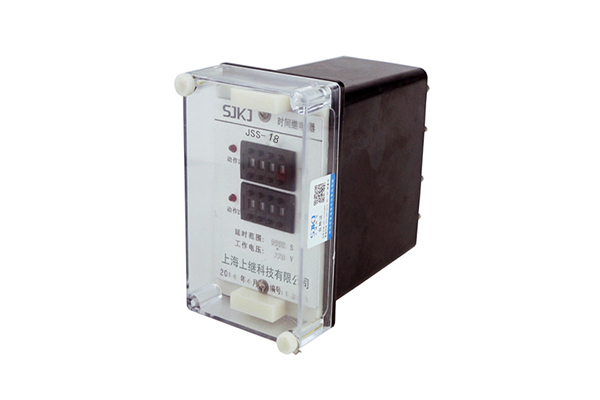

四、JSS-18時間繼電器

外形及開孔尺寸

用途：

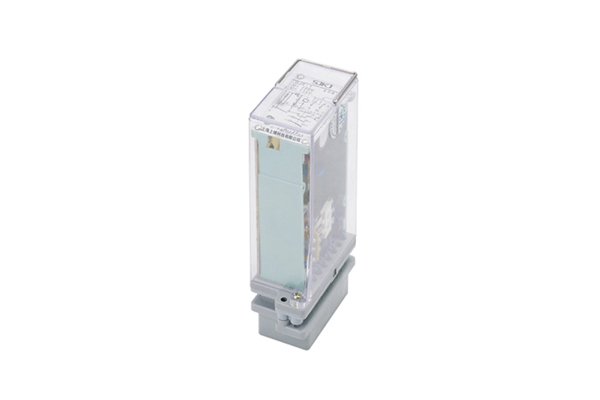

DJS-1型跳閘回路監秘陛電器可連續地斷路器中的跳閘回路。并對下列情況產生報警。

a)DC電源消失;

b)跳閘線圈及其引線發生故障;

c)斷路器輔助接點的故障;

d)監視繼電器本身的故障。

DJS-1跳閘回路監視繼電器工作原理：

DJS-1跳閘回路監視繼電器由一個電磁型輔助繼電器和一個提供返回延時的 RC回路組成。在繼電器線圈回路中串接一個發光二極管,當跳閘回路完好時則發光二極管亮(輔助繼電器在動作狀態)。

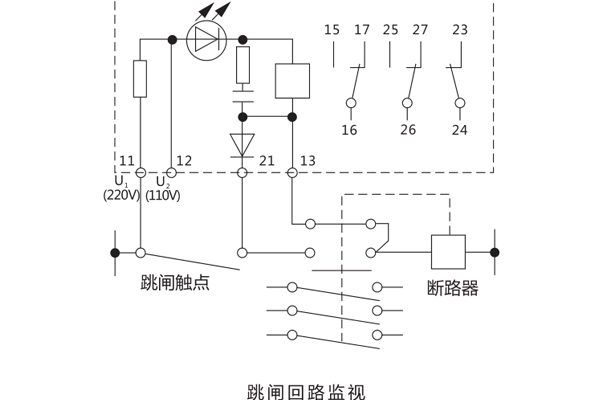

當斷路器處在"合閘"狀態(參閱圖1),有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點,流到跳聞線圈,一旦這個回路開路或直流電源消失,輔助繼電器經一段延時后返回,并通過它的觸點給出報警信號。

若保護繼電器動作跳閘它的跳閘接點將DJS-1繼電器短接,經過一定時間(斷路器跳閘時間)后斷路器斷開。它保護繼電器閘司接點也返回而斷開 ,本繼電器通過斷路器另一輔助觸點恢復供電。

該繼電器中的輔助繼電器在下列時間內處于動作狀態:

(1)保護繼電器跳閘觸點閉合到斷路器跳閘

(2)斷路器輔助觸點轉換到保護繼電器觸點斷開。

這是通過 RC電路實現的, 使輔助繼電器延時后返回,假使斷路器失靈則保護繼電器跳間能保持閉合的時間長于繼電器延時時間,因而DJS-1將給出報警信號。
