過流流繼電器概述

過流繼電器,他的動作根據電流的大小決定,電流上升越快動作時間越短,上升慢時間就長。動作電流與動作時間成反比，常用于反時限保護，如變壓器零序保護。
      所以對短路這種情況來說用過流型繼電器是***的,他可以作到瞬時保護,而電流繼電器一定要在時間繼電器延時時間到才能動作。

      感應型過電流繼電器既具有反時限特性的感應型元件，又有電磁速斷元件。觸點容量大，不需要時間繼電器和中間繼電器，即可構成過流保護和速斷保護。因此在中小變電站中得到廣泛應用，而且特別適用于交流操作的保護裝置中。
      反時限是指保護裝置的動作時間與短路電流的大小成反比。當流過繼電器的電流越大時，其動作時間就越短；反之動作時間就長。這種動作時限方式稱為反時限，具有這一特性的繼電器稱為反時限過流繼電器。常用的繼電器為感應式過流繼電器，它的動作電流和短路電流的關系可分為兩部分，一部分為定時限，一部分為反時限。當短路電流超過一定倍數時，電流的增加不再使動作時間縮短，此時表現為定時限特性。

校驗內容如下：
      1.圓盤始動電流試驗，圓盤開始不間斷轉動時最小電流稱為始動電流，其值應不大于感應元件整定電流的40%；
      2.感應元件動作電流和返回電流試驗，要求返回系數在0.8～0.9之間；
      3.速斷元件動作電流試驗，試驗時應向繼電器通入沖擊電流，返回電流無要求；
      4.感應元件的時間特性曲線試驗，時間特性曲線呈反時限特性。

電流繼電器概述

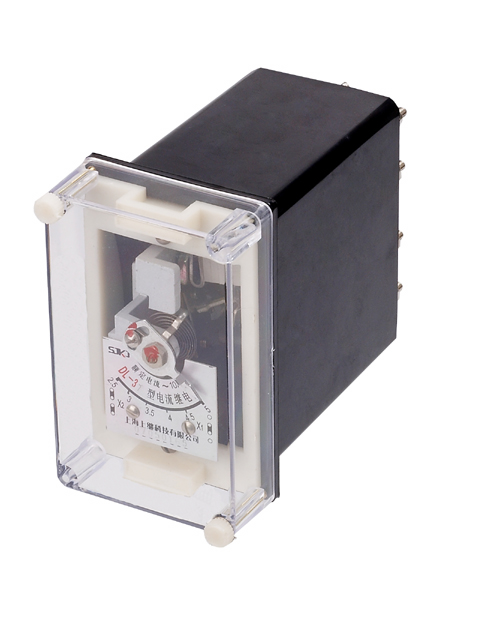

      電磁式電流繼電器作為啟動元件用于發電機、變壓器和輸電線的過負荷和短路保護裝置中；這種繼電器為機械式電流繼電器，廣泛應用于上世紀及本世紀初期，現已用集成電路靜態電流繼電器予以替代了。
      電磁型電流繼電器，叫定時限過電流繼電器,他根據電流的大小變化,在大于整定值時發出信號,通過時間繼電器延時,到時間就發出跳閘信號.一般與時間繼電器配合做定時限保護，如過流和速斷保護。

電流繼電器的工作條件及安裝條件

1.安裝地點的海拔不超過2000m;

2.周?chē)諝鉁囟壬舷薏桓哂?40℃，下限不低于-5℃;

3.安裝地點的空氣相對濕度在**溫度為+40℃時不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施;

4.與垂直傾斜角度±5°;

5.污染等級：3級;

6.在無顯著搖動、沖擊和振動的地方。

電流繼電器的結構和動作原理

繼電器的動作原理是復合式的，由公用一個線圈的感應式和電磁式的兩個元件組成，當繼電器的線圈以交流電流時，在鐵心的遮蔽部分與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用的結果，在圓盤上產生一轉矩，在不大于40%的整定動作電流下，圓盤開始旋轉，但由于扇齒與鍋桿沒有咬合，故繼電器接點并不動作。

當線圈中的電流增大至整定電流時，電磁力矩大于彈簧的作用力矩，框架轉動，使扇齒與鍋桿咬合，扇齒上升，經一定延時之后，使信號接點和主接點接通。

當線圈中的電流大于瞬動電流整定倍數時，則由電磁作用將動鐵吸合，使主接點不經延時而立即動作。
