電流繼電器和電壓繼電器的區別？-上海上繼科技有限公司
發表時間：2018-08-21 14:39 瀏覽次數：4676 〖返回〗在線路保護中，我們常用到電流繼電器和電壓繼電器，電流繼電器和電壓繼電器區別是什么，它們的工作原理又是怎樣的呢？

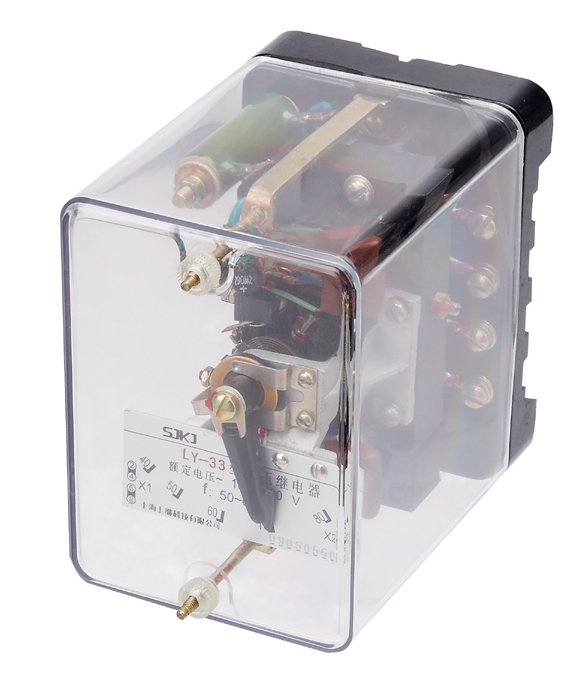

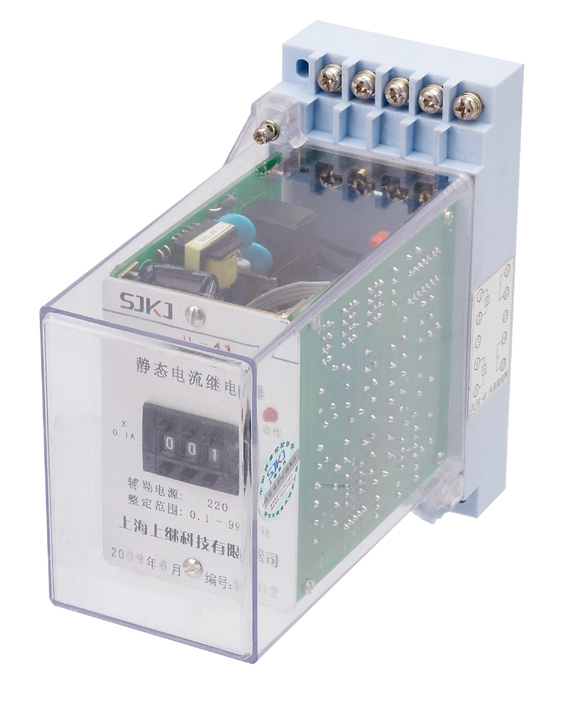

| 產品名稱 | 電流繼電器 | 電壓繼電器 | ||
| 特點 | 電流繼電器是反映電流變化的繼電器，它的吸引線圈匝數少，線徑粗。能通過較大的電流，使用時與負載串聯。 | 電壓繼電器是反映電壓變化的繼電器，它的吸引線圈匝數多，線徑細。使用時與電源并聯。 | ||
| 用途 | 電流繼電器主要用于過載及短路保護。 | 電壓繼電器反映的是電壓信號。它的線圈并聯在被測電路的兩端，所以匝數多、導線細、阻抗大。 | ||
| 原理 | 電流繼電器的線圈串聯接入主電路， 其線圈匝數少、導線粗、阻抗小，用來感測主電路的電流，觸點接于控制電路，為執行元件。 | 電壓繼電器用于電力拖動系統的電壓保護和控制。其線圈并聯接入主電路，感測主電路的電壓；觸點接于控制電路，為執行元件。 | ||
| 電流繼電器反映的是電流信號，常用的電流繼電器有欠電流繼電器和過電流繼電器兩種。 | 按吸合電壓的大小，電壓繼電器可分為過電壓繼電器和欠電壓繼電器。 | |||
| 功能類別 | 欠電流繼電器 | 過電流繼電器 | 欠電壓繼電器 | 過電壓繼電器 |
| 功能特點 | 欠電流繼電器用于欠電流保護，在電路正常工作時，欠電流繼電器的銜鐵是吸合的， 其動合觸點閉合，動斷觸點斷開。只有當電流降低到某一整定值時，銜鐵釋放，控制電路失電，從而控制接觸器及時分斷電路。 | 過電流繼電器在電路正常工作時不動作，整定范圍通常為額定電流的1.1～3.5倍。當被保護線路的電流高于額定值，并達到過電流繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，從而控制接觸器及時分斷電路，對電路起過流保護作用 | 欠電壓繼電器用于電路的欠電壓保護，其釋放整定值為電路額定電壓的0.1～0.6倍。當被保護電路電壓正常時銜鐵可靠吸合，當被保護電路電壓降至欠電壓繼電器的釋放整定值時銜鐵釋放，觸點機構復位，控制接觸器及時分斷被保護電路。 | 過電壓繼電器用于線路的過電壓保護，當被保護的電路電壓正常時銜鐵不動作，當被保護電路的電壓高于額定值，達到過電壓繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，控制接觸器及時分斷被保護電路。 |
