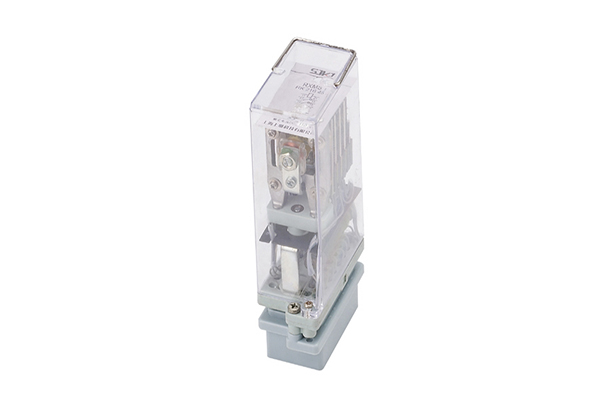

一、RXMS1-RK216463繼電器用途

RXMS1快速跳閘繼電器用于電力系統二次回路中作為出口跳閘用。

二、RXMS1-RK216463繼電器動作原理

RXMS1快速跳閘繼電器為電磁式繼電器,由電磁系統,接觸系統及支架三部分組成。吸片自然安裝于磁軛的固定軸銷上,活動非常靈活,反作用力靠觸點簧片的反力來實現,這種結構可保證繼電器動作可靠、快速及低功耗。觸點采用雙觸點接觸原理,使繼電器的接觸可靠性提高并降低了接觸電阻,提高了觸點的通斷能力。繼電器外殼采用引進的Combiflex凸出式模數插入結構。

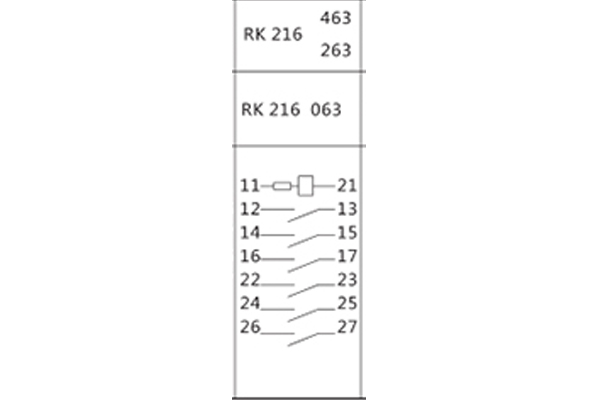

三、RXMS1-RK216463繼電器接線圖
