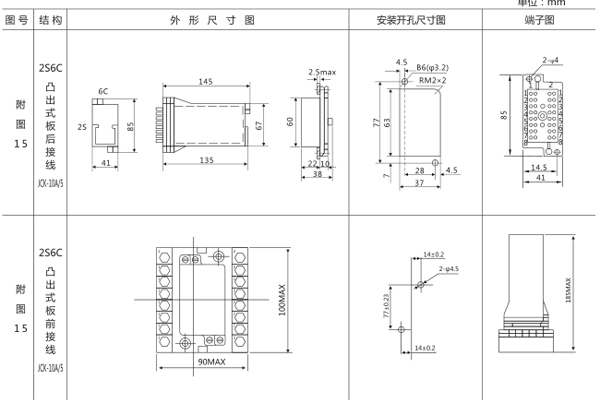

一、DZZ-18中間繼電器安裝尺寸

二、DZZ-18中間繼電器用途

該系列組合中間繼電器用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。

三、DZZ-18中間繼電器技術參數

1.動作值:<70%額定電壓。

2.返回值: >5%額定電壓。

3.動作時間

DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-11~17延時返回時l間不小于0.8s。 DZZ-11延時返回時間不小于1.5s。 DZZ-19延時動作時間不大于0.06s。

4.功耗:不大于1.6W。

5.觸點能力與RXMA1型相同。

6.絕線耐壓:50Hz、1min、2kV。

7.沖擊電壓: 5kV。

8.該繼電器能承受5-15Hz中等震級的地震波)中擊。

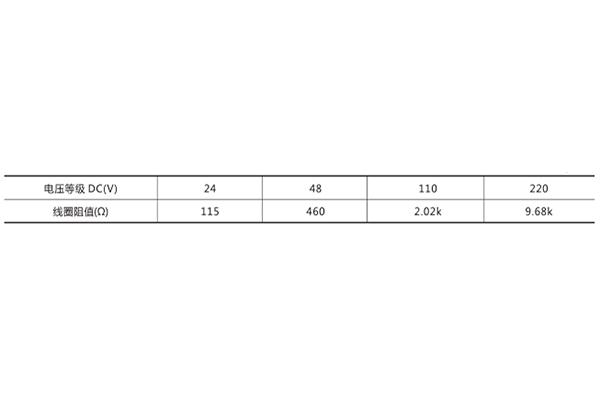

9.額定電壓及線圈阻值。

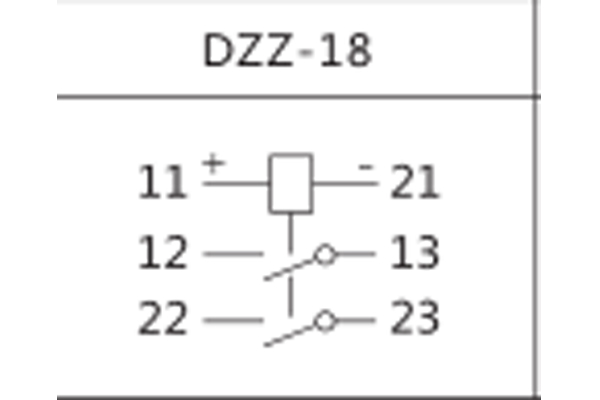

四、DZZ-18中間繼電器接線圖
