一、RXSF1-RK271016雙掉牌信號繼電器動作原理

該繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

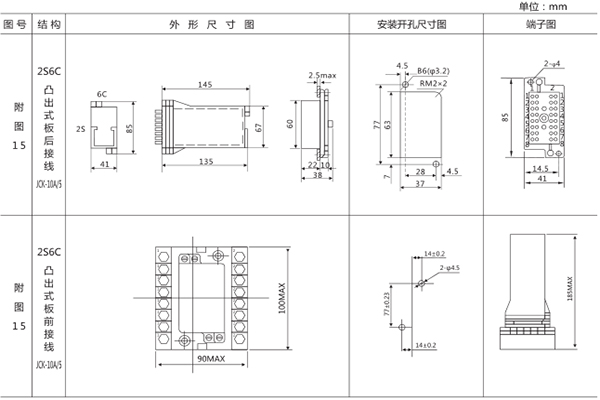

二、RXSF1-RK271016雙掉牌信號繼電器安裝尺寸

三、RXSF1-RK271016雙掉牌信號繼電器特點

1.繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

2.信號牌顯示清晰,每一個繼電器有三付觸點。

3.繼電器上的能牌可以脫卸,因此可印上所需的文字。

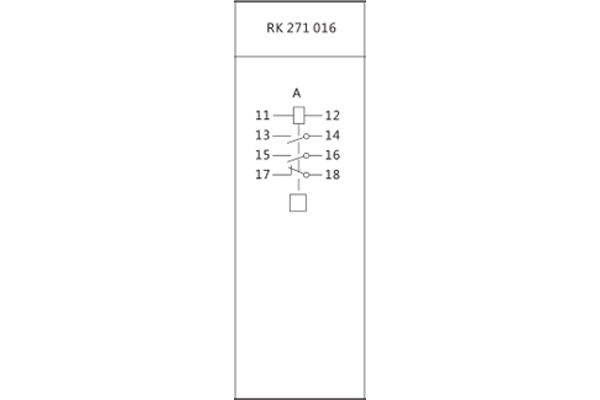

四、RXSF1-RK271016雙掉牌信號繼電器接線圖
