一、DY-22CE電壓繼電器開孔尺寸

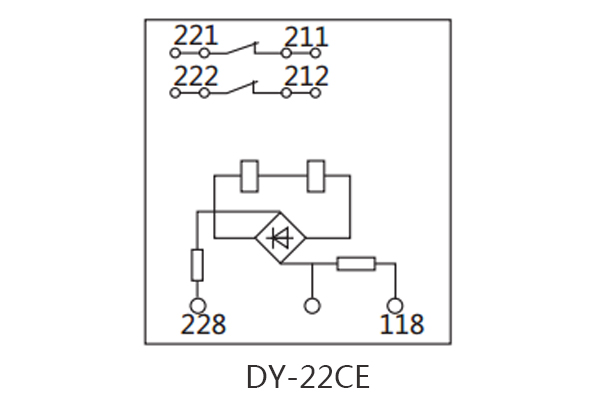

二、DY-22CE電壓繼電器接線圖

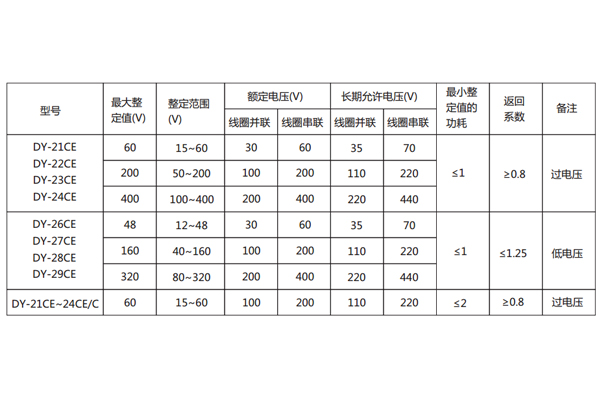

三、DY-22CE電壓繼電器技術參數

●動作值：誤差不大于6％。

●動作一致性：不大于5％。

●動作時間：DY-21CE~24CE/60C在1.1倍實測動作值時，不大于0.15s；在2倍實測動作值時，不大于0.06s；低電壓繼電器在0.5倍實測動作值時，不大于0.15s。

●觸點形式：1動合、2動斷、1動合1動斷、2動合。
