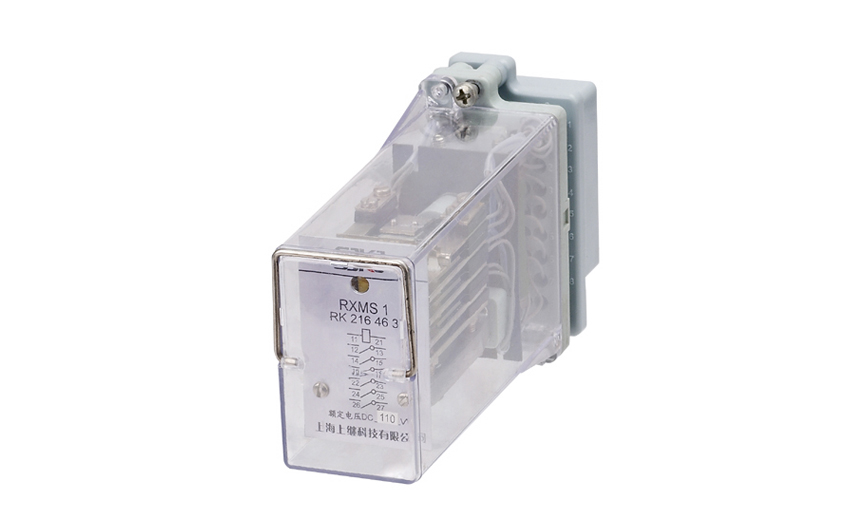

RXMS1型快速跳閘繼電器的原理及安裝尺寸-上海上繼科技有限公司
發表時間：2019-06-17 15:12 瀏覽次數：647 〖返回〗
一、RXMS1型快速跳閘繼電器的用途
該繼電器用于電力系統二次回路中作為出口跳閘用 。
二、RXMS1型快速跳閘繼電器的特點
1動作快速,動作時間有3.5-4ms及5-5.5ms和7.5-8ms。
2 通過繼電器罩殼上的小孔拔動行鐵可以試驗觸點動作情況。
3繼電器可以電壓起動電流自保(最多有三個電流保持繞組)。
三、RXMS1型快速跳閘繼電器的原理
RXMS1快速跳閘繼電器為電磁式繼電器,由電磁系統,接觸系統及支架三部分組成。吸片自然安裝于磁軛的固定軸銷上,活動非常靈活,反作用力靠觸點簧片的反力來實現,這種結構可保證繼電器動作可靠、快速及低功耗。觸點采用雙觸點接觸原理,使繼電器的接觸可靠性提高并降低了接觸電阻,提高了觸點的通斷能力。繼電器外殼采用引進的Combiflex凸出式模數插入結構。
四、RXMS1型快速跳閘繼電器的安裝尺寸

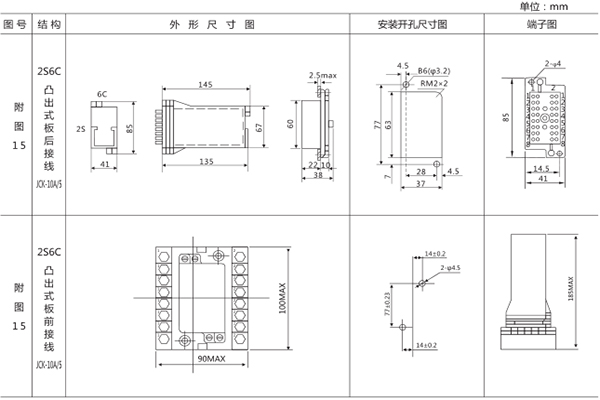

RXMS1采用2S6C外殼，如下圖所示
