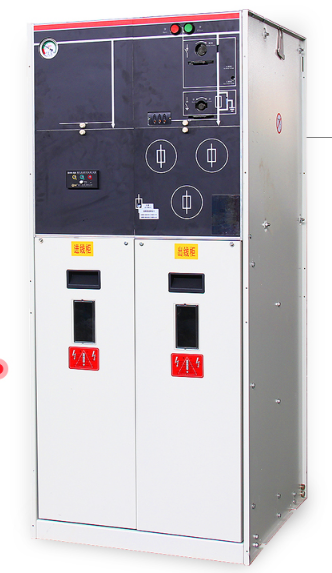

隨著社會的不斷發展和進步，我們工作生活中所使用的電器也越來越多，很多方面，電器都給我們帶來了很多的便利，今天我要給大家將的這款電器是充氣柜，充氣柜這款產品你可能聽名字會覺的比較陌生，但是其實他在我們的生活中已經隨處可見了，主要是在電氣行業里面作為開關設備存在的。今天我就給大家科普一些關于充氣柜的基本知識，以及充氣柜生產廠家在生產充氣柜方面的生產工藝和充氣柜在社會上的應用，希望能夠?qū)Υ蠹覍?duì)充氣柜的了解有所幫助。

    從市場方面來講的話，如今充氣柜的行業發展已經非常迅速了，市場需求量也在廣泛增加，充氣柜已經大量取代以前我們?cè)谑褂玫沫h(huán)網柜，跟以往的環網柜來比較的話，充氣柜是有備而來的，在多方面都比環網柜顯得更加有優勢，在應用方面也非常廣泛，能夠在多種行業領域中使用，包括一些住宅小區，地鐵，機場等不同行業領域都能發揮出充氣柜的作用和價值，特別是一些用電要求極高的場合使用充氣柜更能發揮出它的功效。當然充氣柜的型號規格，類型也有很多的區別，對各種不同的應用場合，不同的客戶需求都需要適用不同的設計方案，采用不同的技術性能和不同裝配方案，讓設計的充氣柜擁有不同的特點，能夠滿足不同用戶的需求。

    這里我們先來了解一下充氣柜廠家在設計生產充氣柜的時候采用的幾種設計結構，充氣柜在設計的時候是將高壓元件，向斷路器，互感器，隔離開關等全部密封在一個氣體隔室內部，但是在設計的時候，根據充氣柜內部設計的主回路母線，隔離開關，斷路器三個主要模塊位置的不同，可以區分為三種設計結構：分別是后中前相對位置，上中下相對位置，下中上相對位置，雖然三種設計結構都能讓充氣柜具有結構緊湊，操作靈活等特點，但是在結構的選擇上還是有一定的區別的，后中前相對位置的結構就是氣體絕緣母線，充氣母線室，母線連接器進行組合，在市場上比較典型的產品有ALSTOM的WS，上中下相對位置的結構就是插接式固體絕緣母線，充氣母線室，母線連接器進行組合，在市場上比較典型的產品有日本三菱的HS-X12，下中上相對位置的結構就是充氣母線室加上母線連接器，這種連接結構的典型是上海天靈的N2S，但是這樣設計結構如果是在布置雙母線時不宜采用，會非常不方便。充氣柜生產廠家除了在模塊位置方面有一些不同的設計結構，其余方面也有很多增強充氣柜性能的設計結構。

    首先最為關鍵的就是充氣柜廠家在設計充氣柜過程中采用了固定式結構技術，還加上了免維護的真空斷路器技術，這種設計結構相比較于以往，用固定式的真空斷路器來取代了以往有固定操作次數的少油斷路器，讓整個充氣柜的使用壽命有很大的提升。

    第二點就是充氣柜廠家在設計充氣柜的時候采用的是隔離開關，接地開關，斷路器三位一體設計結構，取代了以往環網柜當中的多個單個開關組合，極大程度上減少了空間和聯鎖工作，對整個內部空間的生產和安裝都方便了許多，整個充氣柜的體積方面也有明顯的減少。

    第三點就是充氣柜廠家經過多次研發實驗，終于確定設計時，在電流互感器方面，用環芯式電流互感器取代以往的絕緣電流互感器，以往的絕緣電流互感器在應用到充氣柜時，要經過大量的高電荷澆注，價錢非常昂貴，這樣的設計讓整個充氣柜的生產成本有大幅度的下降，對廠家和客戶來說都是雙贏的局面。

    第四點就是現在大部分充氣柜廠家最新設計研發的使用SF6絕緣氣體取代以往使用的空氣絕緣氣體，SF6絕緣氣體在性能方面比空氣絕緣氣體來說有明顯的優勢，且在使用了SF6絕緣氣體之后，整個充氣柜的開關元件都能受到很好的保護，不再需要經常性的進行維修和保養。

    第五點就是將整個充氣柜的電纜連接都設計成電纜式連接的插入式結構，這樣比起以往的使用普通電纜進行連接，讓整個充氣柜在全絕緣和防觸電方面的性能更加穩定可靠，讓操作人員操作充氣柜的時候更加安全。

    說完設計結構方面，我們來了解下充氣柜廠家在充氣柜生產過程中所使用的加工工藝。

    充氣柜生產廠家在充氣柜的殼體方面都需要焊接成完全絕緣全密封式結構，所以充氣柜廠家會使用激光焊接技術讓內部填充SF6絕緣氣體不會溢出，也防止外部的氣體進入，一般情況下這樣激光焊接形成的充氣柜需要進行檢查確認滿足對氣密壓力系統提出的標準之后才算焊接完成，經過這樣焊接加工而成的全絕緣全密封充氣柜能夠讓整個充氣柜都不會受到外界環境因素的干擾，能夠適應多種惡劣環境，在不同環境下都能正常使用，極大程度上增加了充氣柜的使用壽命，是一種適應性極強的配電開關設備，且內部因?yàn)槭遣粫?huì)溢出的SF6絕緣氣體，這種氣體的絕緣輕度超過空氣整整兩部，所以在整個充氣柜空間方面都有很好的節省，能夠大幅度減少加工而成的充氣柜體積方面，極大程度上減少了占地面積。其次是這種加工形式加工的充氣柜在質量方面是非常優質的，性能也非常穩定，基本上是終生免維護的，所以可以極大程度上減少操作人員的工作量和后續需要對充氣柜投入的維修和保養費用。

    第二點就是在充氣柜上面有加工一個波紋管，內部的電氣元件都是通過波紋管連接外面的電纜線和母線，讓一些需要操作的功從外部能夠直接傳遞到內部，當然焊入充氣柜的波紋管在焊入之后還需要在上面進行加工，澆鑄上電容芯片才算正式完成充氣柜上波紋管的加工，這樣是為了讓波紋管上不會有電壓，還需要在充氣柜的面板上裝上一個插座，這樣后續可以用電壓測量裝置直接從外部對整個充電柜進行檢驗，確認整個充電柜上面是沒有電壓的，最后在充氣柜的殼體里面在焊入一個跟充電柜同類型的釋壓裝置就等于整個充電柜的加工完成了。

    一般上經過這樣設計和加工的充電柜在功能方面是非常齊全加優異的，首先是這樣的充氣柜具有非常完善的五防聯鎖裝置功能，徹底排除了以前那些可能因?yàn)槿藶閷?duì)開關設備誤操作而引發的事故和設備故障等問題，當然是如果需要操作人員進行操作時，也比以往更加安全，因?yàn)槌錃夤窬哂蟹浅？煽康陌踩箟和ǖ溃谡麄€(gè)系統發生故障等情況下都能保證操作人員的人身安全。其次是比起以往任何的開關設備，充氣柜整個設備的體積非常小巧，非常適合安裝，而且對惡劣環境的抗壓能力也比較強，所以充氣柜能夠適用的情況非常廣泛，能夠適應任何不同情況不受外界環境的影響。最后就是整個充氣柜的性能穩定性跟以往的開關設備比較的話，性能非常優質穩定，能夠保證在任何情況下正常運行，一般的充氣柜在產品檢查之后是合格的充氣柜的話售出之后基本上都是終身免維護的，所以后續人力財力方面基本上都不需要在投入。

    如今整個充氣柜行業都在不斷的發展，面對今后的機遇和挑戰，整個充氣柜行業都會以朝氣蓬勃的姿態來對面，充氣柜廠家都會引進更加先進的技術，讓生產的充氣柜質量更加的穩定，讓客戶對生產的充氣柜更加的滿意，讓充氣柜整個行業有一個更加輝煌的明天。
