一、結構

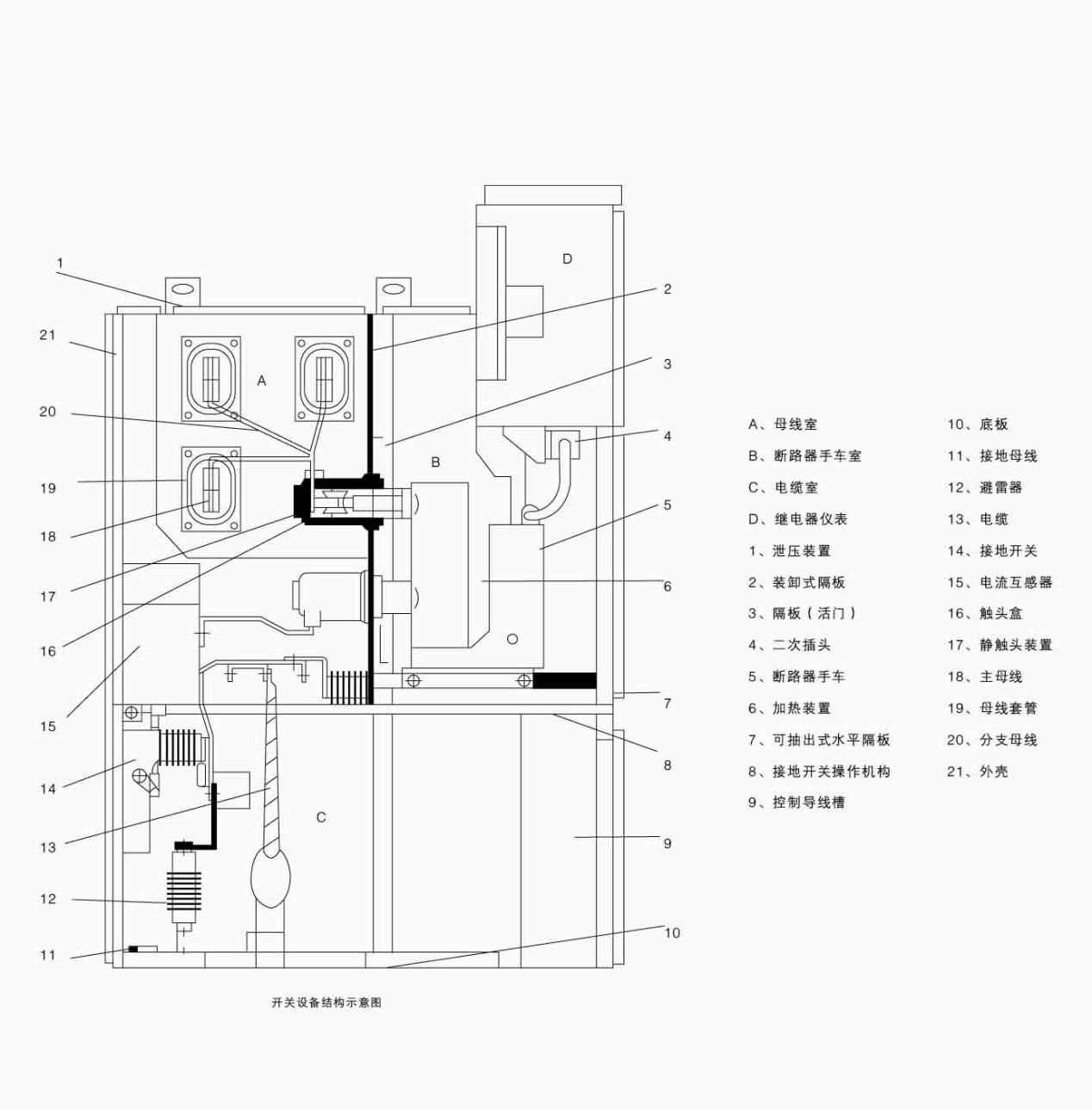

    1、高壓開關柜的主要結構是由柜體、電路接地機械開關、綜合保護機構、高壓真空斷路器、彈簧儲能操作機構以及小車等組合而成。

    2、高壓開關柜柜體是采用鐵板經過工藝壓縮裁切加工而成型為封閉式結構，在柜體的內部設計成多個安裝模塊，其中分別可以設置安裝成母線排模塊、電器儀表模塊、電纜模塊以及小車模塊等，并且在每個安裝模塊之間都用上鐵板進行隔離。母線排模塊是用來安裝三相系統的母排；電器儀表模塊內部裝有電流儀表、電壓儀表以及綜合保護器等電氣部件；電纜模塊用于接入外部的動力電纜；小車模塊當中是安裝高壓真空斷路器以及小車。

    3、其開關柜中的高壓真空斷路器結構是將主要觸頭安裝到封閉的真空室內，利用觸頭通斷的功能將開關柜的電弧無氣體助燃，以不至于設備被電弧燒壞而且長期有效經久耐用，同時采用了具有絕緣功能的底座可以間接的提高高壓開關柜的絕緣性能。

    4、機車機構的內部結構主要是為高壓真空斷路器提供安裝空間，可以在小車手柄順時針搖動的時候，跟隨著小車進行移動等到開關柜體內部時將會載著真空斷路器插入到高壓電路，要是把小車手柄逆進行逆時針搖動的話，小車會隨著軌道移動退出開關柜體并且會帶動斷路器抽離于高壓電路。

    5、彈簧儲能操作機構是由一臺小型的電動機進行驅動彈簧的儲能，利用了彈簧來對真空斷路器釋放動能將實現合閘。

    6、電路接地機械開關是一種作用于安全聯鎖的機械開關，當接地開關閉合上的時候高壓開關柜的門才能夠被打開，否則的話是不能夠打開的起到了安全聯鎖保護的作用。

二、技術

    1、高壓開關柜對于柜體來講其技術要求需要具備足夠的抗沖擊強度，而且柜體除了能夠支撐柜體內部的模塊機構以外，還必須要能夠承受住因短路引起的突發電流沖擊和電流熱穩定沖擊等現象；

    2、設備柜體要擁有抗高強度振動的能力，因為一次設備在執行操作任務的時候會引起一些振動但是應該不會引起兩次回路元件的動作錯誤，或者說是要采用一些安全措施讓一次設備在執行操作的時候產生出的振動可以滿足二次回路的基本抗振技術要求。

    3、設備應該具有足夠保證人身安全的切斷或者絕緣能力，如果發生了短路故障等問題時不應該危及到操作人員安全。

    4、并且柜體還要具備一定的防護能力，要在設備技術規定的防護等級下擁有防止異物侵入的能力。

    5、高壓開關柜柜體內部一次設備之間的距離以及與地面之間的距離都要保持在安全和絕緣等規定要求內，如果出現安全凈距達到不到規定的技術要求需要額外的加裝絕緣擋板。

    6、設備應該裝有機械或者是電氣防止錯誤操作的閉鎖裝置，且柜內的各項附件及連接線都要具備阻燃性能。
