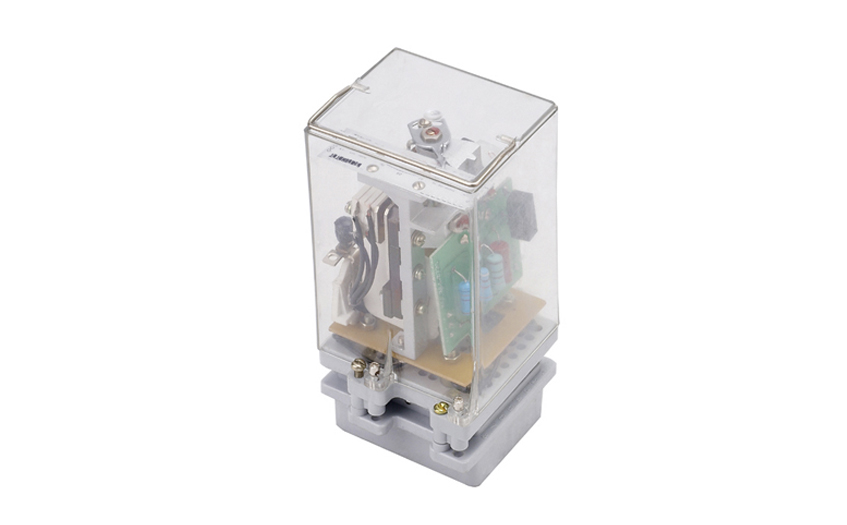

一、DY-22CE電壓繼電器的介紹

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

二、DY-22CE電壓繼電器的參數

●動作值：誤差不大于6％。

●動作一致性：不大于5％。

●動作時間：DY-21CE~24CE/60C在1.1倍實測動作值時，不大于0.15s；在2倍實測動作值時，不大于0.06s；低電壓繼電器在0.5倍實測動作值時，不大于0.15s。

●觸點形式：1動合、2動斷、1動合1動斷、2動合。

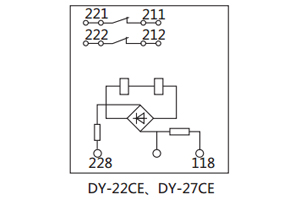

三、DY-22CE電壓繼電器的接線圖

四、DY-22CE電壓繼電器的原理

電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構，導軌式結構等，并有透明的塑料外罩（導軌式為全封閉式)，用薄碼進行整定。

當被測量的交流電壓經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓 Uo 高于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓 Uo 低于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

五、DY-22CE電壓繼電器的開孔尺寸
