一、JY-21A電壓繼電器主要用途

JY-21A電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用 無抖動現象, 提供輔助電源后完全可以替代電磁型電壓繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大，從100-300V均能可靠工作。

JY系列靜態電壓繼電器分為三個系列：JY-10、JY-20、JY-30，可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。 本繼電器采用撥碼開關整定電壓值, 用倍率開關切換，改變整定值無需校驗；整定范圍寬，有利于用戶壓縮庫存品種。

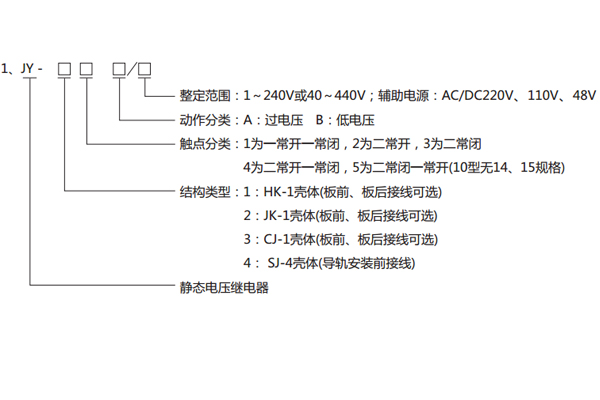

二、JY-21A電壓繼電器型號分類及其含義

三、JY-21A電壓繼電器主要技術要求

1、輔助電源：AC、DC、100~220V?

2、過載能力：交流回路允許長期接通1.2倍額定值。?

3、電壓整定范圍1~240V，40~440V，級差1V。?

4、功率消耗：?

a、交流回路功耗小于1VA(交流額定值100V時)?

b、直流回路功耗：見下表

5、整定誤差?

a、整定值在1V-440V范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。?

c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。?

d、在輔助電壓80~110%變化范圍內，任一整定值整定誤差的絕對值應不大于4%。?

6、動作時間?

a、過電壓繼電器：1.2倍整定值的動作時間不大于25ms；2倍整定值的動作時間不大于20ms；?

b、低電壓繼電器：0.5倍整定值的動作時間不大于20m。?

7、返回系數?

a、過電壓繼電器返回系數為0.85~0.95；

b、低電壓繼電器返回系數為1.02~1.12；

8、返回時間：不大于27ms。

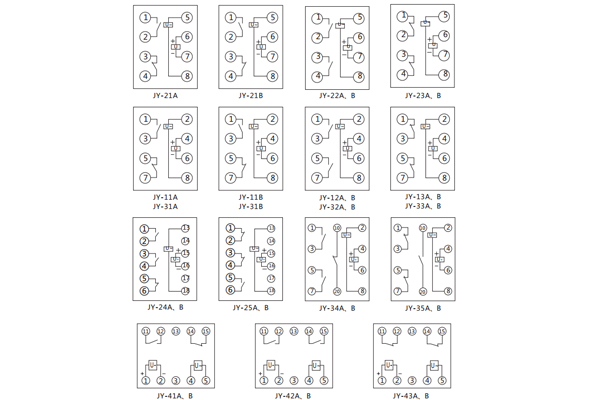

四、JY-21A電壓繼電器內部接線及外引接線圖（正視圖）

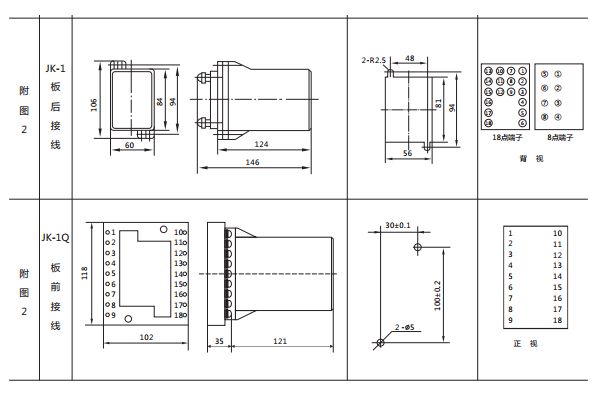

五、JY-21A電壓繼電器外形及開孔尺寸
