一、JY-13B電壓繼電器工作原理

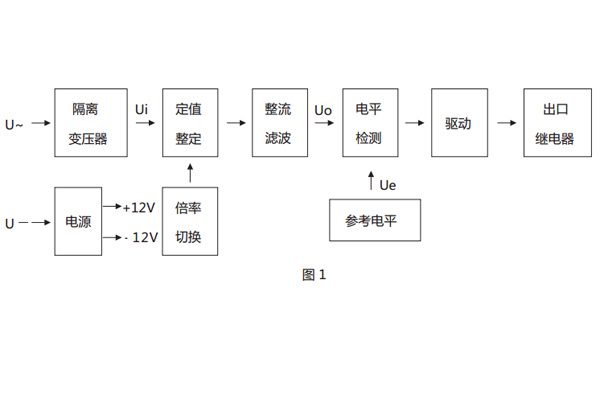

1、繼電器原理框圖見圖1。

2、本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui， 經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流 電壓 Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電 器，若直流電壓 Uo 高于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

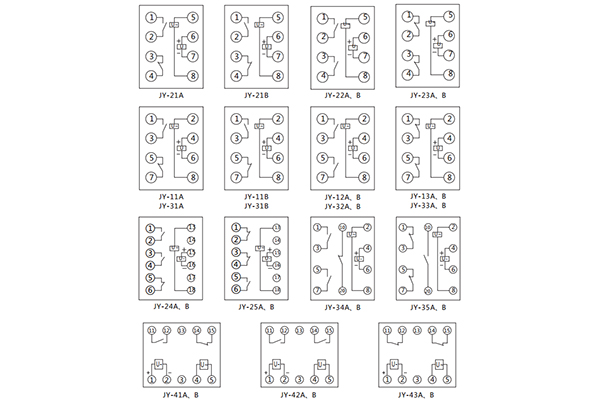

二、JY-13B電壓繼電器內部接線及外引接線圖（正視圖）

三、JY-13B電壓繼電器主要技術參數

1、輔助電源：AC、DC、100~220V

2、過載能力：交流回路允許長期接通1.2倍額定值。

3、電壓整定范圍1~240V，40~440V，級差1V。

4、功率消耗：

a、交流回路功耗小于1VA(交流額定值100V時)

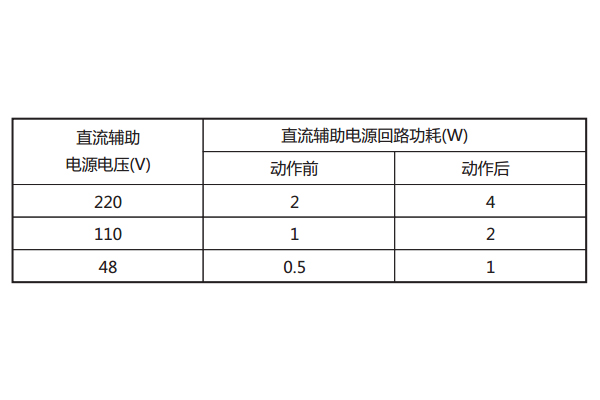

b、直流回路功耗：見下表

5、整定誤差

a、整定值在1V-440V范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

d、在輔助電壓80~110%變化范圍內，任一整定值整定誤差的絕對值應不大于4%。

6、動作時間

a、過電壓繼電器：1.2倍整定值的動作時間不大于25ms；2倍整定值的動作時間不大于20ms；

b、低電壓繼電器：0.5倍整定值的動作時間不大于20m。

7、返回系數

a、過電壓繼電器返回系數為0.85~0.95；

b、低電壓繼電器返回系數為1.02~1.12；

8、返回時間：不大于27ms。

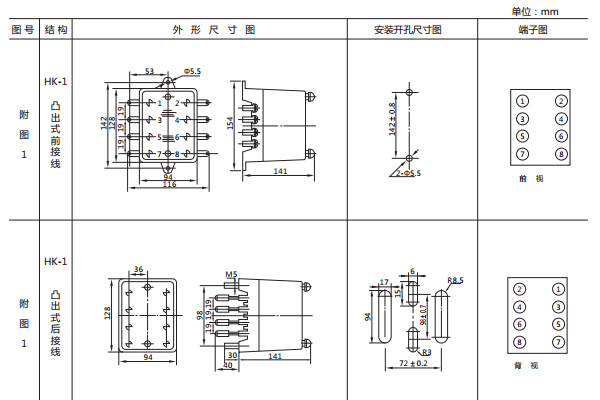

四、JY-13B電壓繼電器外形及開孔尺寸
