1.概述

JZB-200系列靜態保持中間繼電器(以下簡稱產品)，用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。

1.1主要特點

    該產品采用集成電路原理構成，克服了電磁繼電器的觸點調節困難問題，而且其可靠性高，具有良好的抗振性，并可節約大量的原材料，減少了工作量，在一定程度上降低了勞動強度。產品采用A11、JK- 1結構殼體，便于現場安裝。

2.產品結構及原理

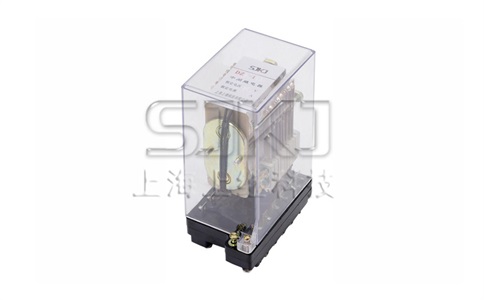

2.1產品結構

    產品采用A11、JK-1兩種殼體。A11殼體包括A11K嵌人式安裝，A11P拼塊嵌人式安裝，A11H 凸出安裝后接線和A11Q 凸出安裝前接線四種結構形式; JK- 1有凸出式安裝后接線和凸出式安裝前接線可供選擇。前蓋為透明有機玻璃，取下殼蓋，可方便地改變整定值; 拔出機芯，可方便地進行維修。外形尺寸、安裝開孔尺寸見附圖。

2.2原理

    該產品電壓和電流激勵量既可作為動作信號又可作為保持信號.該產品由電子元件和瞬動繼電器組成。電壓信號通過整流、濾波、穩壓、比較等電路驅動光耦動作。電流信號通過整流和分流電路來驅動光耦，促使繼電器動作。

3.技術參數

3.1額定參數見表1。

3.2 動作值與返回值

    對于電壓動作型產品在基準條件下，直流動作電壓不大于70%額定值，交流動作電壓不大于80%額定值，返回電壓不小于5%額定值。對于電流動作型產品在基準條件下.動作電流不大于80%額定值，返回電流不小于5%額定值。

3.3 保持值: 保持電壓不大于70%額定電壓，保持電流不大于80%額定電流。

3.4 功率消耗

    3.4.1在交流額定電壓下產品的功耗不大于6VA，在直流額定電壓下產品消耗的**功耗不大于6W。

    3.4.2 在0.25A、5A、1A、2A 的額定交流電流下產品單個電流回路的功耗不大于3.5VA;在4A的額定直流電流下產品單個電流回路的功率不大于6W。

    3.4.3 動作后輔助電源功耗在交流額定電壓下不大于6VA，在直流額定電壓下不大于6W。

3.5 動作時間和返回時間產品的動作時間和返回時間分別見表2。

3.6 熱性能要求

    3.6.1對長期通電工作的發熱元件，如電阻等，其表面溫度不應超過150°C，且對相鄰元器件不致產生有害的熱影響。

    3.6.2 當周圍環境溫度為常溫時:

    a.當電流保持回路中無電流流過時，產品的電壓工作回路應能長期承受1.2倍額定工作電壓; 電流保持回路允許承受三倍額定保持電流值歷時5s,應無絕緣損壞;

    b.當電壓保持回路中無激勵量時，電流回路允許承受三倍額定保持電流值歷時5s,應無絕緣損壞。電壓回路應能長期承受1.2倍額定工作電壓。

3.7 觸點性能

    a.在電壓不超過250V，電流不超過1A,時間常數為5ms±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W ;

    b.在電壓不超過250V,電流不大于3A的交流回路(cosφ=0.4±0.1)中，產品輸出觸點的斷開容量為250VA ;

    c.輸出觸點在上述的負荷條件下，其電壽命為5*10次。觸點長期允許通過的電流為SA。

3.8 機械壽命

    產品的輸出觸點不接負荷，應能可靠地動作及返回1*10⁴次。

3.9 絕緣電阻不小于300MQ。

3.10介質強度: 2kV (有效值)、50Hz,歷時lmin。

3.11沖擊電壓為5kV。

3.12 產品的型號及規格見表2。

4.結構端子圖

4.1 A11殼體端子接線圖(正視圖) 如圖1、圖2、圖3、圖4、圖5所示。(其中I、V 和AV分別代表電流回路、電壓回路和輔助電壓回路)

4.2 JK殼體的端子接線圖(正視圖) 如圖6所示。

5.訂貨須知

訂貨時請指明產品的名稱、型號、安裝方式、工作回路額定值、保持回路額定值及輔助電壓。
