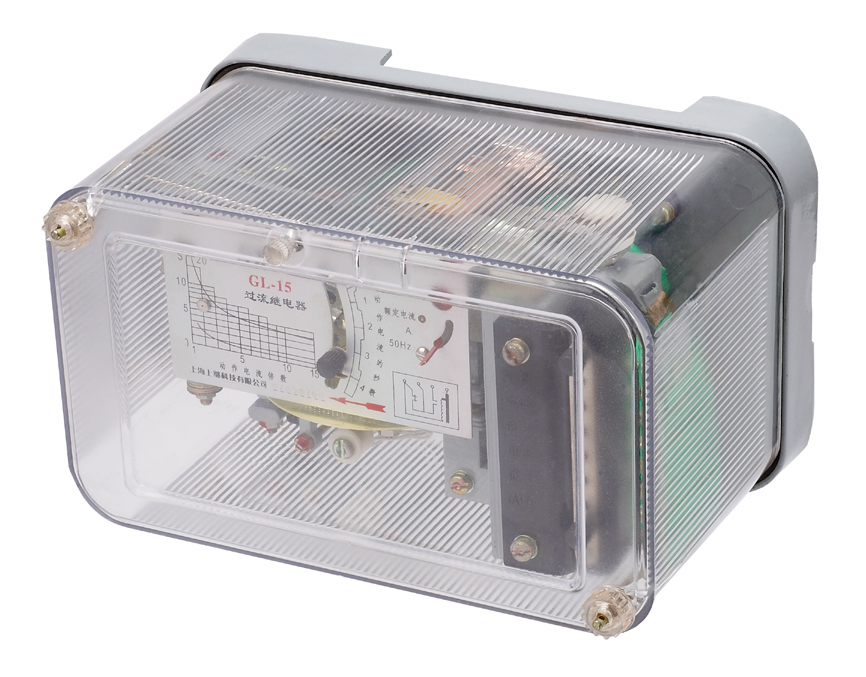

注：GL-10,20型過流繼電器中最為代表的是GL-15,25過流繼電器，今天給大家做個簡單的介紹，僅供參考。如需購買可以直接聯系上海上繼科技有限公司銷售QQ：977797827

1、用途

    GL-10、20系列反時限過流繼電器具有反時限特性,應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時,該繼電器能按預定的時限可靠動作或發出信號,切除故障部分,保證主設備及輸配電系統安全。

注:GL-20系列技術數據、端子接線及安裝方式與GL-10相同,僅開孔尺寸稍不同(見圖6)。所以下面僅以GL-10進行說明,相關技術數據及端子接線圖可參照GL-10(GL-21~26分別對應GL-11-16)。

本產品符用途合IEC255-4《他定時限單輸入激勵量的量度繼電器》。

2、結構與工作原理

    GL-11、12、13、14型繼電器具有一付動合主觸點。

    GL-15、16型繼電器具有一付過渡轉換主觸點。保證了在繼電器的動作過程中,電流互感器的二次回路不至?xí)_(kāi)路。過渡轉觸點的典型接線見圖6。

    GL-13、14、16型繼電器除上述主觸點外,還有一付由感應元件操作的延時信號觸點。主觸點只受電磁元件控制,不具有反時限時間特性。

    繼電器具有若干抽頭,用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構,可使信號牌返回,并不需取下外殼。繼電器裝在金屬底座上,外殼采用聚碳酸脂材料,透明度好,抗老化,具有良好的抗高溫及低溫性能,改善了有機玻璃易碎的缺點。繼電器裝在垂直面板上,可以板前或板后接線。其外形圖見圖1,安裝開孔圖見圖2,端子圖見圖

3、技術要求

    3.1繼電器的額定數值與調整范圍列于表1中。

    3.2繼電器的延時特性見圖7。

    3.3繼電器線圈的長期允許電流為110%額定電流。

    3.4繼電器的返回系數,對于GL-11、12型應不小于0.85,對于CL-13、14、15、16型應不小于0.8

    3.5當電流為繼電器的整定電流時,繼電器的功率消耗不大于15VA。

    3.6觸點性能

    36.1動合主觸點性能:動合主觸點在電壓不大于250V時,能接通直流或交流5A,但是斷開它所接的電路,應當由其它觸點擔任(例如:油開關的輔助觸點)

    3.6.2動斷主觸點性能

動斷主觸點在電壓不大于250V,電流不大于0.5A的直流有感負荷電路(電路的時間常數為5±0.75ms)中,斷開功率為50W;在電壓不大于250V,電流不大于2A的交流電路(電路的功率因數為0.4±0.1)中,斷開功率為250VA。

如果被控電路系由變流器供電并與繼電器主觸點并聯,且當電流為4A時,其總阻抗不大于49,則繼電器的主觸點在電流不大于50A情況下能夠?qū)⑦@個電路分流接通與分流斷開。

    3.6.3過渡轉換主觸點性能:繼電器的過渡轉換主觸點控制電路由變流器供電,且其阻抗值在電流為3.5A時不大于4.59,當電流增至150A時,繼電器主觸點能夠?qū)⑦@個電路分流接通與分流斷開

    3.6.4輔助觸點性能:繼電器的動合輔助觸點,在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于0.5A的交流電路。

    3.7絕緣電阻:不小于300Ms2。

    3.8繼電器的所有電路對于外殼的絕緣耐受2kV,50Hz交流電壓歷時lmin試驗。

    3.9繼電器重量約為5kg。

4、調試方法

    由于運輸中的顛震或其它原因而使繼電器的結構或性能改變時,建議按下述方法進行調整

    4.1主觸點間隙不小于2mm;為了防止觸點抖動,動觸點對于動合觸點在動作前,對于動斷觸點在動作

后,應與限制器接觸。

    4.2信號觸點間隙不小于1.5mm。當信號觸點剛剛閉合時,扇齒與蝸桿咬合應不少于2個齒。

    4.3過渡轉換主觸點

    4.3.1動斷主觸點壓力不小于7g,用彎曲接觸片5來達到(參看圖5)斷開后的觸點間隙不小于2mm。

    4.3.2動合主觸點間隙不小于1.5mm。

    4.3.3動作前,接觸片3靠在止擋1上,彈簧片2與接觸片3間的距離為0~1mmo

    4.4框架與轉盤的軸向活動量為0.1~0.2mm、繼電器在工作位置及倒置180°的位置上,轉盤不應與永久磁鐵及導磁體的極面相碰。

    4.5扇齒與蝸桿的咬合量為齒高的13~23。

    4.6旋轉倍流螺釘,改變動鐵與導磁體之間的氣隙,即可調整瞬動電流。

    4.7調整感應片及彈簧,使動作電流與技術條件相符。

5、使用與維護

    5.1繼電器后面接線時,其底座用兩個M6螺桿固定在屏板上,對于前面接線時應用特制的掛板。安裝用的零件均放在繼電器的包裝盒里的紙袋中

    5.2在繼電器還沒有安裝在屏板上以前,建議不要取出塞在轉盤與永久磁鐵之間的襯墊。

    5.3繼電器使用時,必須取下外殼,拿出襯墊,解開動作信號牌綁線進行動作電流與動作時間的整定。同時應觀察繼電器有無在運輸中造成的損壞(轉盤碰上磁極,扇齒軸間及動鐵軸間的摩擦等)。此后扣上外殼將固定螺母擰緊。

    5.4調整動作電流時,為了避免變流器次級開路,必須首先將備用螺釘(位于接線座無標號插孔中)擰入所需插孔中,而后擰出另外的螺釘,并且把它擰入備用插孔中。不允許兩個調整螺釘同時留在有標號的插孔中以免繼電器拒絕動作。

    5.5建議不要給繼電器的軸及軸承上油。

    5.6清潔觸點時(對于GL-15、16型繼電器動作次數不應超過10次進行清理)不宜用砂紙或其它研磨的物質,而宜用刀片或干凈的細銼,之后用清潔的軟布擦凈,不宜用手指碰觸點。

    5.7在繼電器的使用過程中,建議每半年檢查一次繼電器的動作情況。舉由

    5.8繼電器安裝于屏上后,如果需要長途運輸,請?zhí)貏e注意以下三項:率

    a用襯墊將動鐵固定牢靠;,

    b將銘牌上延時旋鈕固定在圓弧孔上端,使扇齒板不能擺動;

    c同時用綁線將鋁框架綁扎固定。

6、供應成套性

    a.合格證明書一份

    b.接線用的安裝零件;

    c.根據訂單要求供應一定數量的易損件

    d.必要時,應提供產品使用說

明書

7、訂貨須知

    a.繼電器型號、名稱及接線方式(不注明按后接線供給接線零件)

    b.額定電流

    c.訂貨數量、交貨地址。
