一個典型的門禁系統，最起碼包含4個設備：門禁電源，門禁機，電鎖，開關。最常見的接線方式是，將電鎖、開關和門禁機接到全部門禁電源上。線路一多，很多朋友表示很頭疼，太難了。其實了解了背后的原理，門禁接線其實很簡單。

既然門禁電源是接線的中心環節，就從門禁電源開始：

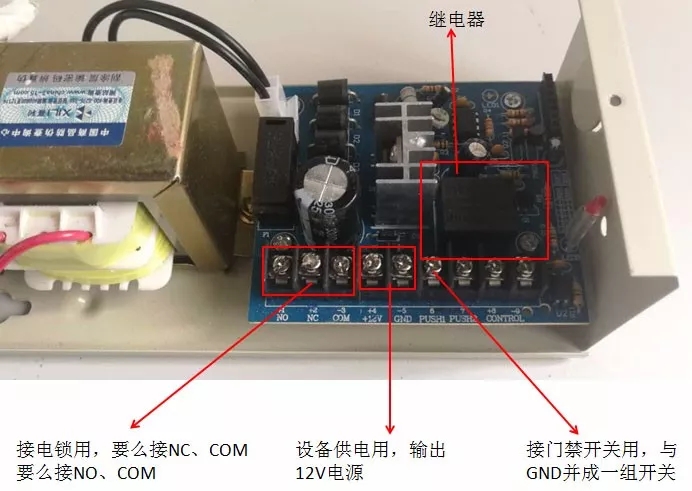

圖1：門禁電源圖

一看到這么多接線柱，很頭朋友表示頭暈了。大可不必啊，拆開來看，NO、NC、COM為一組，接電鎖用，12V、GND為一組，為設備供電用，PUSH1，PUSH2，為開關信號線，這兩個開關信號線，接法不一樣，先不去管它，CONTROL，為樓宇聯動的接線端子。簡化一下，真正在大多數門禁接線中用得著的有NO、NC、COM、12V、GND、PUSH（上面的PUSH1，簡稱為PUSH）。

真正難理解的NC、NO、COM這一組，這是個什么鬼？咱們先從NC和NO的英文原意來理解，NC是Normal Close的縮寫，中文譯為常態下是關閉（閉合）的，NO是Normal Open的縮寫，譯為常態下是打開（非閉合）的。這個在電工領域其實就是說的接觸器的狀態，門禁系統里為了實現開關門，用到了繼電器，繼電器就是一個接觸器，如圖2所示。

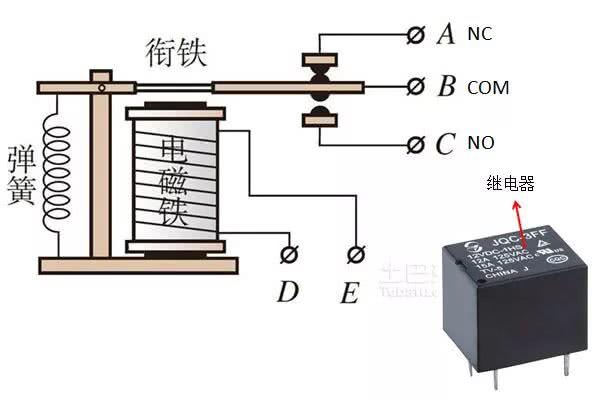

圖2：繼電器和繼電器原理圖

從圖2可以看到，觸點4是導通的，D、E之間應該還有一個開關，當D、E開關閉合時，在電磁鐵吸力作用下，觸點B斷開，與C導通。 可以這樣認為，在沒有外力作用下（即D、E沒有人為閉合），A總是閉合的，C總是打開的，A是NC端，C是NO端。所以通電也罷，斷電也罷，A總是導通的（D、E沒有人為閉合），所以我覺得NC理解為觸點閉合NO理解為觸點斷開比較合適。

總聽到這樣的說法，NC鎖是通電常閉的鎖，NO鎖是通電常開的鎖，細究起來是不妥的，其實不管什么電鎖，在內部導通（通電）的情況下都應該鎖打開，只是因為NO鎖接的是NO端，在沒有開關信號作用下，內部觸點并沒有導通，沒有導電，當然不會上鎖，而不是說已經通電了，但鎖沒有關，其實是沒通電的，對不。

引申到門禁原理， 當鎖與門禁電源連接時，一般電鎖上有兩根線，一根接NC或NO，一根接GND形成一個回路。如果想要常態下鎖是關著的，接NC好了，反之接NO就對了。門禁電源上還有一個PUSH接口，想必你也想到了，PUSH與GND就是那個轉換開關，相當于圖2中的D和E，當PUSH與GND閉合時，NC與NO端觸點轉換，以實現開關的目的，這里需要說明的是，NO端導通是暫時的，在一定時間內會自動斷開，又變成NC端導通的狀態，這在門禁系統里叫延時，門禁電源上帶有延時旋鈕，可以設置延時60秒以內的時間。為什么這樣設置，想一下就明白了，這里就不再展開。

接下來一個重要問題，門禁機與門禁電源怎么接。如果說門禁電源的核心是繼電器，那么門禁機的核心還是繼電器。不倫何種方式開門，刷卡也好，密碼也罷，甚至指紋和人臉開門，它們都是通過輸出開關信號來開門的，所以，只要思考一個問題就行了，既然門禁機的核心是繼電器，它要輸出開關信號，所以它要么求用NC、COM輸出，要么用NO、COM來輸出，究竟用哪一種，因為通常是關的，當然要用NO、COM來輸出了，所以，不管哪種門禁機，只要是通過繼電器控制信號輸出的，都是一樣的接法，如圖3所示。

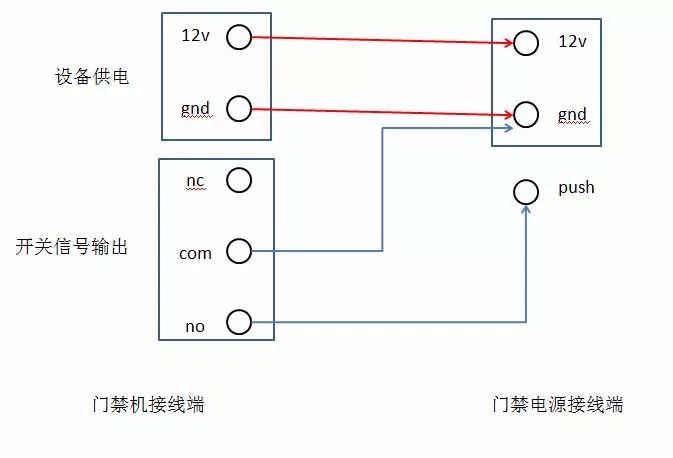

圖3：門禁機與門禁電源的接線方法

從圖3可知，12V、GND是為供電端，這個沒什么好講的，NC、NO、COM為繼電器模塊，為輸出開關信號用，因為常態下是斷開的，所以應該接NO、COM，又因為是作為開關信號用的，所以接到門禁電源上的PUSH和GND，形成一個閉合電路。
