本文歸納了時間繼電器的作用原理、結構、規格型號、電氣符號等等相關的知識，幫助你更加全面的認識時間繼電器的相關內容。

時間繼電器是一種延時控制繼電器，它在得到動作信號后并不是立即讓觸點動作，而是延遲一段時間才讓觸點動作。時間繼電器主要用在各種自動控制系統和電動機的啟動控制線路中。

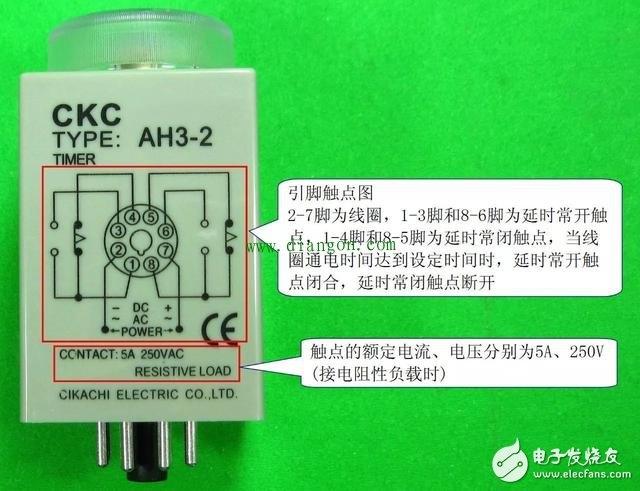

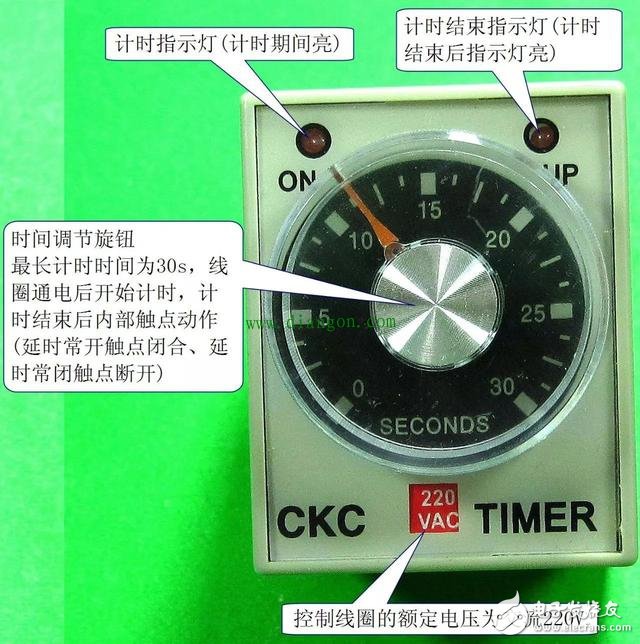

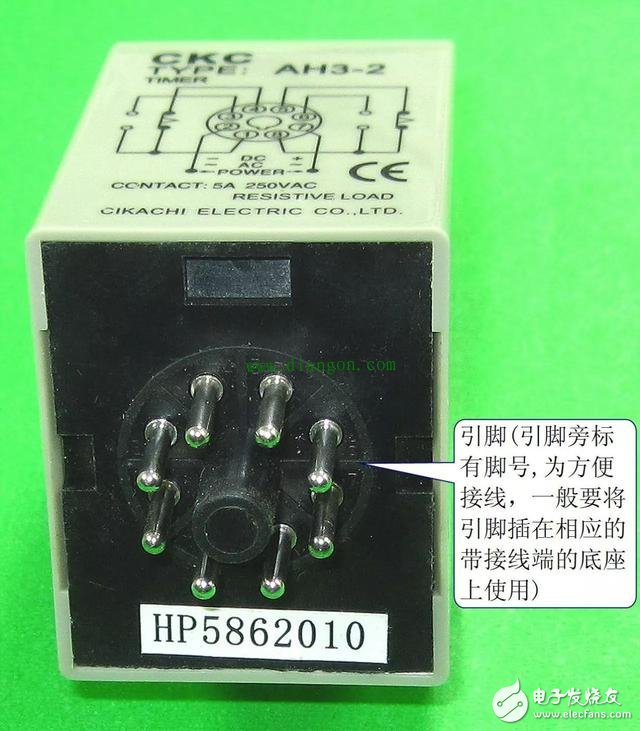

1：外形與符號

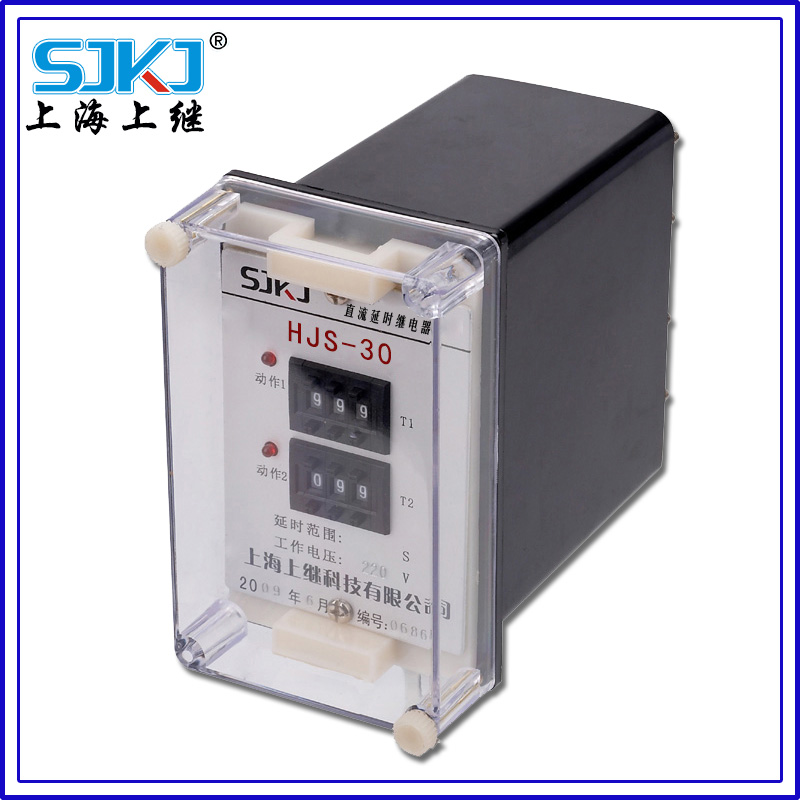

上海上繼科技有限公司專業生產時間繼電器

銷售熱線：021-57233089  QQ：977797827

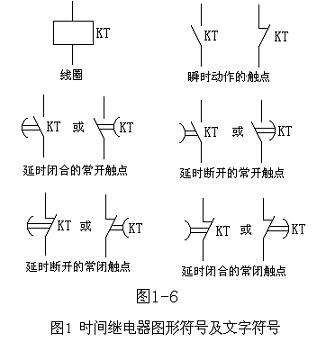

一文看懂時間繼電器的原理和相關知識 時間繼電器分為通電延時型和斷電延時型兩種，其符號如下圖所示。對于通電延時型時間繼電器，當線圈通電時，通電延時型觸點經延時時間后動作（常閉觸點斷開、常開觸點閉合），線圈斷電后，該觸點馬上恢復常態；對于斷電延時型時間繼電器，當線圈通電時，斷電延時型觸點馬上動作（常閉觸點斷開、常開觸點閉合），線圈斷電后，該觸點需要經延時時間后才會恢復到常態。

2：種類及特點

時間繼電器的種類很多，主要有空氣阻尼式、電磁式、電動式和電子式。

①空氣阻尼式時間繼電器又稱為氣囊式時間繼電器，它是根據空氣壓縮產生的阻力來進行延時的，其結構簡單，價格便宜，延時范圍大（0.4～180s），但延時精確度低。

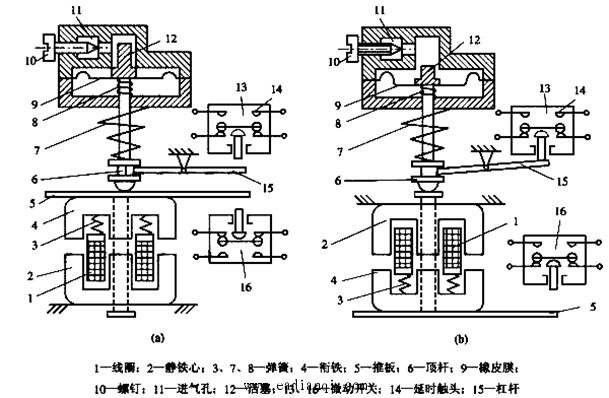

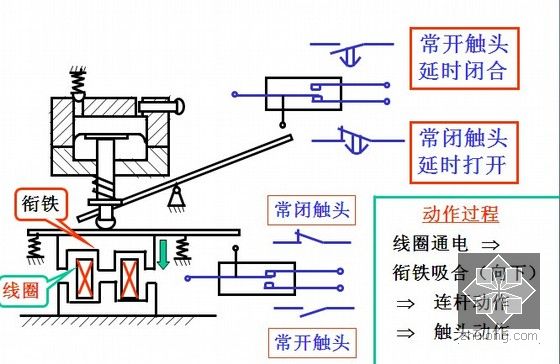

     空氣阻尼式時間繼電器的結構

②電磁式時間繼電器延時時間短（0.3～1.6s），但它結構比較簡單，通常用在斷電延時場合和直流電路中。

③電動式時間繼電器的原理與鐘表類似，它是由內部電動機帶動減速齒輪轉動而獲得延時的。這種繼電器延時精度高，延時范圍寬（0.4～72h），但結構比較復雜，價格很貴。

④電子式時間繼電器又稱為電子式時間繼電器，它是利用延時電路來進行延時的。這種繼電器精度高，體積小。

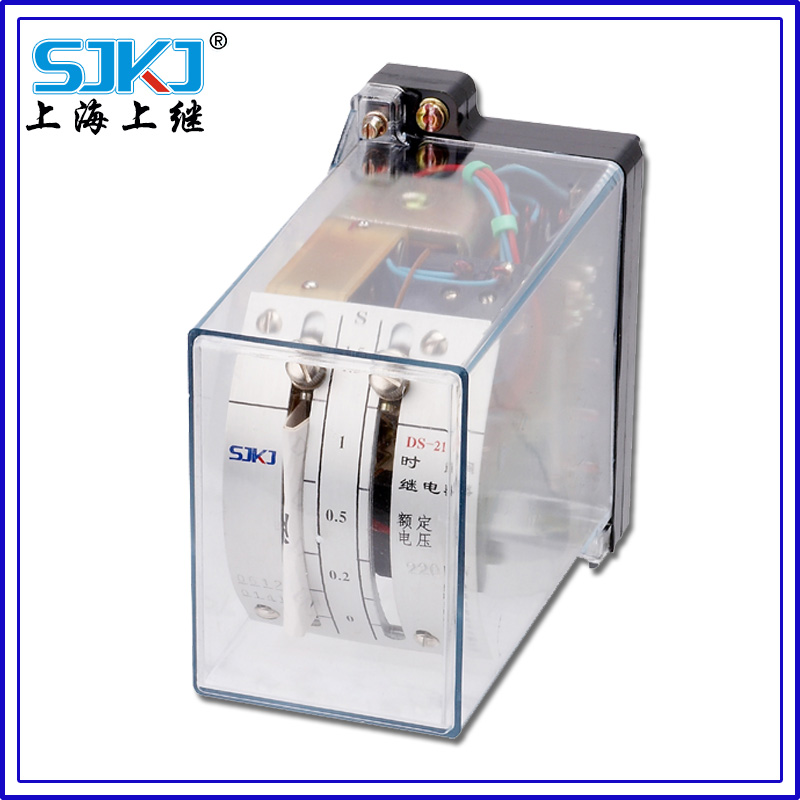

 一種常用的通電延時型電子式時間繼電器

3.選用

在選用時間繼電器時，一般可遵循下面的規則：

①根據受控電路的需要來決定選擇時間繼電器是通電延時型還是斷電延時型。

②根據受控電路的電壓來選擇時間繼電器吸引繞組的電壓。

③若對延時要求高，則可選擇晶體管式時間繼電器或電動式時間繼電器；若對延時要求不高，則可選擇空氣阻尼式時間繼電器。

4.檢測

時間繼電器的檢測主要包括觸點常態檢測、線圈的檢測和線圈通電檢測。

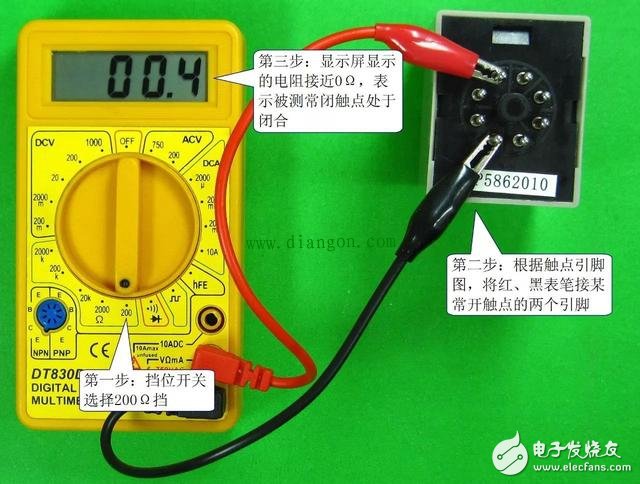

①觸點的常態檢測。觸點常態檢測是指在控制線圈未通電的情況下檢測觸點的電阻，常開觸點處于斷開，電阻為無窮大，常閉觸點處于閉合，電阻接近0Ω。時間繼電器常開觸點的常態檢測如下圖所示。

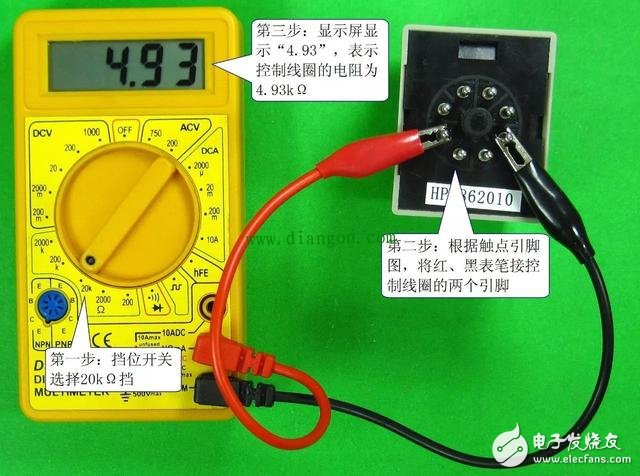

②控制線圈的檢測。時間繼電器控制線圈的檢測如下圖所示。

③給控制線圈通電來檢測觸點。給時間繼電器的控制線圈施加額定電壓，然后根據時間繼電器的類型檢測觸點狀態有無變化，例如對于通電延時型時間繼電器，通電經延時時間后，其延時常開觸點是否閉合（電阻接近0Ω）、延時常閉觸點是否斷開（電阻為無窮大）。

時間繼電器的原理

時間繼電器，英文名稱為Time relay，是一種當加入或去除輸入動作信號后，輸出電路要經規定準確時間才產生動作的繼電器，應用于低電流電路中，用以接通或切斷高電壓、大電流電路。時間繼電器也是一種利用電磁原理或機械原理來實現延時控制的電器，包含空氣阻尼型、電動型、電子型等多種類型。

時間繼電器按電源要求不同可分為交流繼電器和直流繼電器，分別用于交流電路和直流電路中。時間繼電器按完成功能的不同可分為通電延時繼電器和斷電延時繼電器。時間繼電器按外形不同可分為密封繼電器、小型繼電器和微型繼電器。除以上所述時間繼電器的分類情況外，時間繼電器還包括諧振繼電器、步進繼電器、比例繼電器等特殊種類的繼電器。

當線圈通電時，鐵芯吸引使得銜鐵和托板下移，瞬間動作觸點接通或斷開。活塞桿和杠桿由于受阻尼作用影響緩慢下降，一定時間后，活塞桿下降到一定的位置，便通過杠桿推動延時動作觸點發生動作，處于斷開狀態，而動合觸點閉合。繼電器的延時時間便是線圈通電到延時觸點完成動作的時間。當線圈斷電時，繼電器依靠彈簧的恢復作用復原。

本文內容部分取自網絡，內容僅供參考
