JSS-13時間繼電器用途

JSS-13時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。

JSS-13時間繼電器產品型號

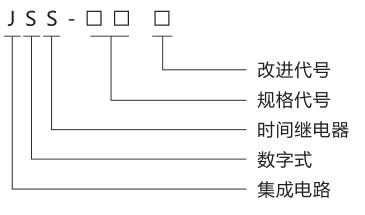

1 型號含義

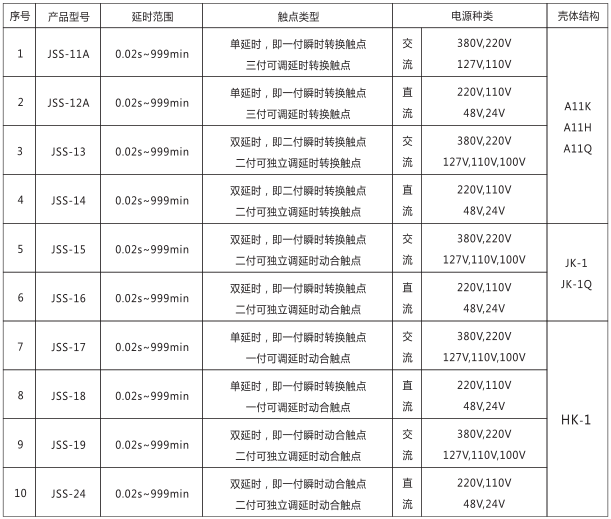

2.產品型號及分類規格對照表

JSS-13時間繼電器工作原理

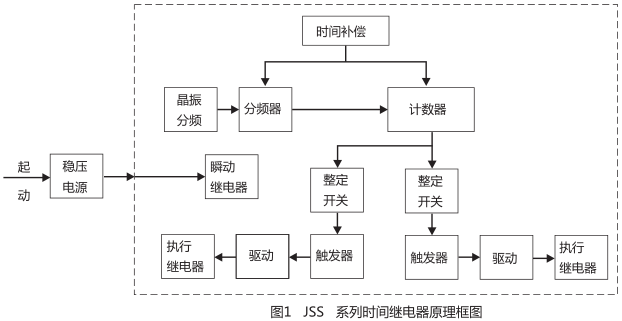

繼電器原理框圖見圖1 。

本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振、蕩器產生。

繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后計數器計數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。

JSS-13時間繼電器使用方法

1.動作時間整定同由獨立的兩組三位8421碼拔盤開關和一位DIP五檔小開關相互配合而成, 其整定公式為:t= kT(s)(其中k為 DIP五檔小開關的整定系數, T為拔盤開關的整定數字)。例如:k為

0.01,T為357 ,則整定時間為0.01x357=3.57(s)。

2.由于本產品延時精確,最小延時整定值為20ms,因而希望控制本產品輸入激勵量的觸點無抖動,如使用于輸入激勵量有抖動的場合, 用戶須提出特殊訂貨要求。

JSS-13時間繼電器主要技術參數

1 動作電壓

 a)輸入為直流時,繼電器的動作電壓為(60%-70%)額定值,小于50%額定值可靠不動作

 b)輸入為交流時,繼電器的動作電壓為(60%-80%)額定值,小于50%額定值可靠不動作。

2.返回電壓

 a)輸入為直流時,繼電器的返回電壓應不小于10%額定值;

 b)輸入為交流時,繼電器的返回電壓應不小于15%額定值;

3 延時一致性在基準條件下:

 a)輸入為直流時, 一致性不大于(0.1%整定值+3ms);

 b)輸入為交流時, 一致性不大于(0.1%整定值+10ms)。

4.延時整定誤差在基準條件下:

 a)輸入為直流時,整定誤差不大于(0.1%整定值+3ms);

 b)輸入為交流時,整定誤差不大于(0.1%整定值+10ms)。

5.返回時間誤差

在基準條件下:

 a)輸入為直流時,返回時間不大于20ms;

 b)輸入為交流時,返回時間不大于25ms。

6.功耗在額定電壓下,繼電器功率消耗不大于10W。

7.觸點性能

在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中, 斷開容量為30W;在電壓不超過250V,電流不超過5A,功率因數為cosφ=0.4±0.1的交流電路中, 斷開容量為250VA。繼電器的電壽命為10⁴次。

8.工作條件

 a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸汽和有較嚴重的霉菌存在;

 b)使用地點不允許有較強的振動和沖擊;

 c)使用地點應具有防御雨、雪、風、沙的設施;

 d)使用地點不允許超過1.5mT的外磁感應強度。

9.介質強度

繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值)輸入電路配點之間應能承受1kV(有效值) , 50Hz的交流試驗電壓,歷時1min試驗 ,而無絕緣擊穿及為絡現象。

10.抗干流性能

繼電器應能承受頻率為1MHz衰減震蕩波,第一個半波電壓幅值共模為2.5kV,差模為1kV的試驗電壓,繼電器不應誤動或拒動。

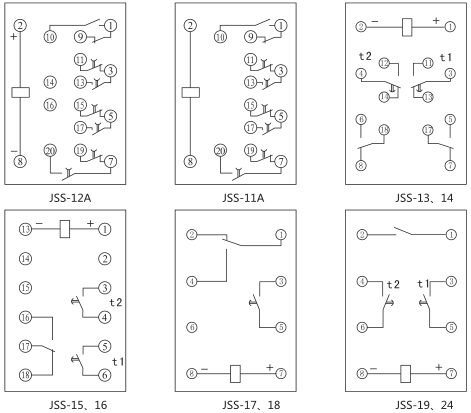

JSS-13時間繼電器背后接線圖及外引接線圖(背視圖)

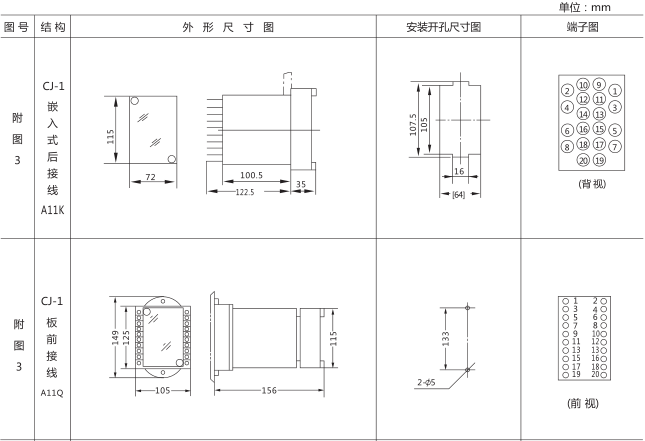

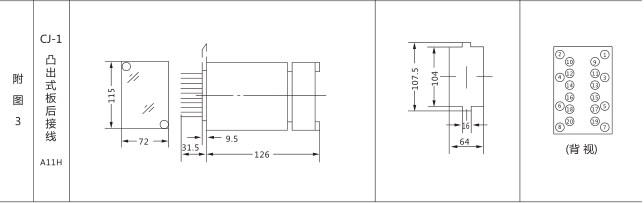

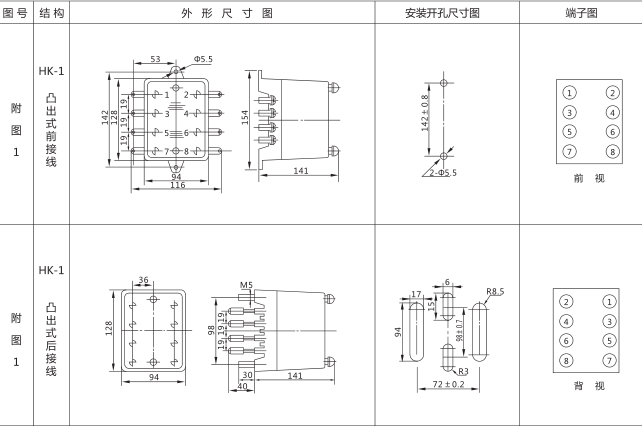

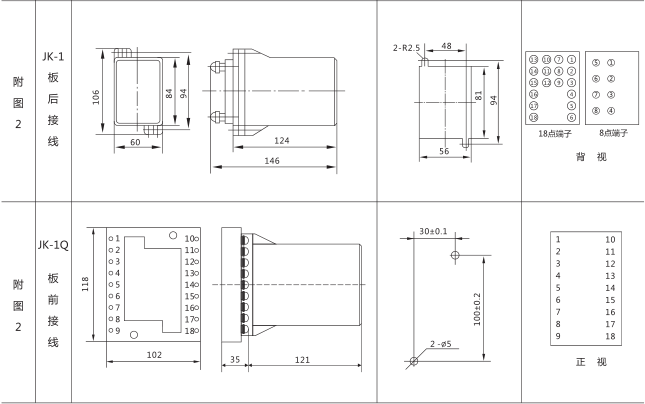

 JSS-13時間繼電器外形尺寸及安裝開孔尺寸
